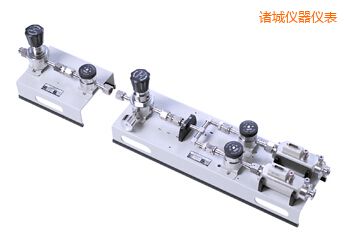

針對 molbloc-S 質量流量元件molstic-S™ 為 molbloc-S® 質量流量元件的實際安裝問題提供了工程解決方案，用以連接供氣、調節壓力并連接受測設備。1/4 英寸 molstic-S 中所含帶的過濾器可保護小型 molbloc-S 元件免受污染。最高品質的部件已集成在緊湊式設備總成之內，確保最優化的 molbloc/molbox™ 性能。 單通道 molstic-S 設計用于配合單個 molstic-S 元件。雙通道模式允許兩個 molbloc-S 同時裝配，方便在測試過程使用兩種范圍而無需更換硬件。此外，兩個 molbloc-S 元件的輸出口還可使用下游T型件（部件號 401884）來平行對接，進而在使用雙通道 molbox1+ 時可獲得額外的流量范圍性能。
它的模塊化設計最主要的優勢在于 molstic-S 可用于測試處在上游或下游位置的設備。可選的可調節 DUT 支架（部件號 401934）能夠配合大型無法安裝于 molstic-S 上的 DUT 使用。 molstic-S 可選用 1/2 英寸或 1/4 英寸的系統對接尺寸。1/4 英寸尺寸專用于針對 1E2-S 的 molbloc-S 元件，而 1/2 英寸尺寸則用于 2E2-S 至 2E3-S 的元件。所有 molstic-S 平臺均包含一體化流量關閉/計量閥。這能方便系統漏氣測試并提供了全新的流量控制方式（如 DUT 類型所需）�？蛇x的高分辨率調節閥套件可與 1/4 in 的 molstic-S 結合使用，以便獲得更好的流量控制能力。 molstic-S 使用說明因?yàn)?molbloc-S 是在極端流量范圍下工作的，因此為了控制流量，必須在 molbloc-S 上游安裝帶有流量控制功能的測試設備。 在常壓下進行測量的設備通常會安裝在 molbloc-S 的下游位置。molbloc-S 的模塊化設計主要為了提供靈活性。 入口供氣壓力調節對于保護 molbox 壓力變送器而言十分重要。因此，建議將僅為 molstic-S 供氣的 molstic 安裝在具有流量控制功能的測試設備上游，而后在校準常壓工作的設備時將減壓調節器選件安裝在 molstic-S 之上。可選的背壓調節器可安裝在 molstic-S 之上來控制上游 DUT 的下游壓力。
配置說明· 每一個 molstic-S 都包含有 50 厘米（20 英寸）的透明 PFA 管件，用于提供針對受測設備(DUT)和進口供氣的多用途連接。 · 所有 molstic-S 平臺均包含一體化流量關閉/計量閥。這能方便系統漏氣測試并提供了全新的流量控制方式（如 DUT 類型所需）。 · 1/4 英寸 molstic-S 平臺設計用于針對 1E2-S 或更低流量的 molbloc-S 元件。1/2 英寸 molstic-S 平臺設計用于針對從 2E2-S 至 2E3-S 的元件。部件號 401935 的零件可替代更高流量元件的 1/2 英寸 molstic-S 進氣口法蘭，進而使其能夠用在 1/4 英寸 molstic-S 之上。這僅推薦用于兩種校準模式下的 2E2-S molbloc-S 元件，或用于帶 LP 校準的 5E2-S 元件。 · 部件號 401936 的零件可替代低流量 molblocs 的 1/4 英寸 molstic-S 進氣口法蘭，進而使其能夠用在 1/2 英寸 molstic-S 之上。這僅推薦用于1E2-S molbloc-S 元件。
通用配件:
