超聲波探傷儀 |
|
| 型 號：USM Go |
| 品 牌：美國GE |
| 技術指標：范圍：縱波最大穿透14016mm鋼板（557英寸） |
 |

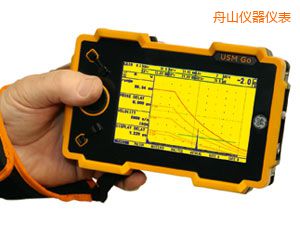

舟山超聲波探傷儀-USM Go-美國GE
USM Go是GE產品中最輕和最易便攜的超聲波探傷儀。它專門用于石油和天然氣、航空航天、發電和汽車行業中最苛刻的檢測環境下的長時間簡便操作。
|
-
A-掃描凍結模式功能（用于閘門A和閘門B）便于在苛刻的條件下工作。
-
所有參數的簡易列表可以打印出來。
-
SD卡上的簡易目錄管理。
-
嵌入式的菜單定制工具可以適應2個用戶級別的菜單結構。
-
每年校準提醒，有效地進行質量管理。
-
智能注釋功能，提高報告的有效性。
-
可選的功能 底面回波衰減器(BEA)有助于發現非常小的缺陷，提高檢測能力。
-
兩個閘門的自動閥值功能在同等條件下確保測量結果的準確性。
-
錄像長達8分鐘，可以現場（動態）報告。
-
顯示測量指標——振幅和距離，以減少出錯率。
-
回波渡越時間精確到微秒。
-
兼容trueDGS。
規格：
LCD
|
有效面積
|
寬：108毫米（4.25英寸）x高：64.8毫米（2.55英寸）
|
|
尺寸
|
5.0”
|
|
像素分辨率
|
800（寬）x480（高）點
|
連接器
|
探頭連接器
|
2個LEMO-00
|
|
UT 輸出連接器
|
SAP輸出，報警
|
|
USB接口
|
Mini USB連接器
|
|
SD-卡連接器
|
標準尺寸SD卡插槽，可容納標準SD卡
|
脈沖發生器 -
所有脈沖發生器測量均遵循 EN12668 規格進行。
|
脈沖模式
|
模擬尖峰標準，單相位可調方波
可選
|
|
脈沖電壓（SQ模式）
|
120伏到300伏，以10伏為步進，超聲波探傷儀技術，誤差允許在10％內
|
|
脈沖寬度（SQ模式）
|
30ns到500ns，以20ns為步進，誤差允許在10％內
|
|
脈沖振幅（尖峰信號模式）
|
低：120伏，高：300伏
|
|
阻尼
|
50或1000歐姆
|
|
PRF
|
在15赫茲到2000赫茲之間自動優化，3種自動調整模式：AutoLow、Auto Med、
AutoHigh - 可選PRF的“幻象波去除”手動控制，從15到2000赫茲
|
接收器
|
范圍
|
縱波最大穿透14016mm鋼板（557英寸）
|
|
數字增益
|
動態范圍為 110 dB，其中步進為 0.2 dB
|
|
模擬帶寬
|
0.2兆赫 - 20兆赫
|
|
檢波
|
寬帶
1-5兆赫
2, 2.5兆赫
4, 5兆赫
10兆赫
|
閘門
|
獨立閘門
|
2 個閘門（A 和 B），閘門 B 支持通過閘門 A 觸發
|
|
濾波器
|
|
正半波（POS）
|
全波（FW）
|
|
負半波（NEG）
|
RF（檢波）
|
|
|
測量值
|
|
內存
|
容量：
|
最大支持16GB的SD卡（標配2GB SD卡）
|
|
報告
|
JPG或BMP的文件格式報告。UltraMATE兼容的數據記錄文件。
|
環境
|
電池
|
5.5小時
機器上直接充電
使用可選適配器座充充電
比例電池電量計指示剩余的工作時間
|
|
充電器
|
“通用”交流（100-240伏,，50-60赫茲）
符合CCC、CE、UL、CSA和PSE的要求
|
|
尺寸
|
175毫米×111毫米×50毫米
|
|
重量
|
845克（1.87磅），含電池
|
依據MIL-STD-810F防護
|
濕熱和濕度（存儲）
|
10 個周期：60°C（140°F）到30℃（86°F）時，10小時；
30℃（86°F）到60°C（140°F）時，10小時；過渡
2小時內，507.4
|
|
溫度沖擊（存儲）
|
3 個周期：-20°C（-4°F）到60°C（140°F）時，4小時；
60°C（140°F）時，4小時；在5分鐘內過濾，超聲波片，
503.4 程序 II
|
|
振動
|
514.5-5 過程 I，附錄 C，圖 6，
常規暴露：每軸1小時
|
|
沖擊
|
每軸6圈，15克，11毫秒半正弦波，
516.5 程序 I
|
|
松散貨物（集裝箱運輸）
|
514.5 程序 II
|
|
運輸?shù)洌ù虬员氵\(yùn)輸）
|
516.5 程序 IV, 墜落26點
|
|
操作溫度范圍
|
0°C 到 55°C (32 到 131°F)
|
|
存儲溫度范圍
|
-20°C 到 60°C (-4 到 140 °F)帶電池，24小時
|
防塵/防
水滴
|
符合IEC 529關于IP67分類的規定
|
|
合規性
|
|
EMC/EMI
|
EN 55011
EN61000-6-2:2001
|
|
超聲波
|
EN 12668
ASTM E1324
E317
ANSI/NCSL Z 540-1-1994
MIl STD 45662A
MIL STD 2154
|
|
接收器
|
USM Go AWS選項
|
AWS尺寸調整工具，符合AWS D1.1 結構焊接規范
|
|
USM Go Dac選項
|
Dac尺寸調整工具
16點
符合
|
EN 1712- EN 1713 – EN 1714
ASME & ASME III
JIS Z3060規定
|
|
TCG:120 dB動態
|
|
|
TCG:110 dB/毫秒斜率
|
|
|
|
USM Go DGS選項
|
DGS尺寸調整工具，符合EN 1712
包括新trueDGS技術
|
|
USM Go Dac選項嵌入式數據記錄器選項
|
自定義的線性和網格文件創建
|
|
USM Go方波脈沖選項
|
允許脈沖發生器對參數進行微調,電壓從120V調整到300V,步進為10V,
脈沖寬度可以從30ns到500ns,步進為10ns
|
|
USM Go手動PRF和幻象波去除選項
|
允許在15赫茲到2000赫茲之間進行手動PRF優化，步進為5赫茲�；孟驪RF有助于確定低衰減材料中由多次反射引起的反常回波
|
語言
|
俄語、葡萄牙語、意大利語、波蘭語、捷克語、英語、德語、法語、西班牙語、中文和日文
|
規格如有改動，不另行通知。
特色：
USM Go系列/可升級
現有的USM Go客戶均可訪問USM Go測試儀的所有新功能。
USM Go可以升級，包括其眾多的特性/功能。特性/功能也可以以后添加。參見以下USM Go系列圖表。
生產率
USM Go測試儀操作直觀，因此幾乎不需要花費時間辨別曲線。從使用它的那一刻起，您的生產率就已經提高了！使用成熟的圖形用戶界面（GUI）和創新的操縱桿簡化導航程序，允許單手操作，并快速、準確地調整。其他生產率功能包括：
-
自動校準
-
Auto 80
-
同步閘門功能
堅固的結構
-
堅固的模壓橡膠外殼可以承受最惡劣的環境，并顯著減少停機時間。
-
IP67浸入測試（P67/IEC529 - 防塵/防淋水，符合IEC529關于IP67分類的規定)
-
墜落測試(514.5 程序 II; 516.5 程序 IV)
-
振動測試(Mil-Std-810F; 514.5-5 程序 I, 附件 C)
|
|
人體工程學
USM Go超聲波便攜式探傷儀符合人體工程學設計，重量輕，體積小，易于在最苛刻的檢測環境中使用。
-
用于難以進入地區時，可以最小化外殼尺寸
-
優化的顯示尺寸，電力專用超聲波探傷儀，提高可讀性和回波分離，兩個相鄰回波分得開
-
安全的單手操作
-
重量輕（850克/1.87鎊）
-
集成支架
-
可使用在普通的攝像機和工業三腳架上
-
主要的控制鍵：增益、自由定義鍵
-
“翻轉”功能允許慣用左手和慣用右手的人都可以自如地使用儀器。
-
trueDGS®斜射波束傳感器，極大提高EN 583-2的定量能力。
連接性
標準的USB連接允許從探傷儀上下載數據，作進一步分析或存儲。該儀器標配2GB的SD記憶卡（最多可支持16GB內存卡）。
報告以JPEG或BMP格式生成，所以不需要專門的閱讀軟件。
簡單的機載數據記錄器收集和保存厚度測量數據。
UT檢測能力
獨有獲得專利的幻象波去除（Phantom echo）指示器選項：由于脈沖往復回波衰減低和脈沖重復頻率過高，回波會在屏幕上閃爍。
如需詳細信息，請參見應用部分
應用：
|
USM Go旨在提供缺陷檢測，用于各個行業和過程頻譜，如航空航天、發電和汽車行業，以及石油和天然氣行業。
焊縫檢驗
-
DGS
-
可以依據EN 1712調整大小
-
trueDGS®
-
依據EN 583-2，顯著提高尺寸調整能力
鍛件
-
手動PRF調整
-
幻象波（Phantom echo）去除
-
DGS
-
底面回波衰減器
|
|
復合材料
-
射頻顯示
-
A門電路回波觸發的2門電路與B-啟動
-
用于120dB/μs高衰減材料的TCG校準
鋼軌
-
高PRF（高達2000赫茲）
-
重量輕（850克/1.87鎊）
-
尺寸小，符合人體工程學
-
附件(符合人體工程學的套件：手腕附件、胸前附件、肩帶）。
|
