中衛超聲波探傷儀-USM Go-美國GE

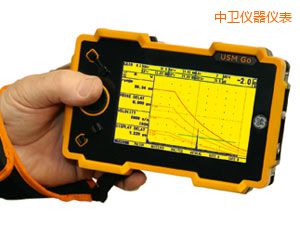

USM Go是GE產品中最輕和最易便攜的超聲波探傷儀。它專門用于石油和天然氣、航空航天、發電和汽車行業中最苛刻的檢測環境下的長時間簡便操作。

A-掃描凍結模式功能（用于閘門A和閘門B）便于在苛刻的條件下工作。
所有參數的簡易列表可以打印出來。
SD卡上的簡易目錄管理。
嵌入式的菜單定制工具可以適應2個用戶級別的菜單結構。
每年校準提醒，有效地進行質量管理。
智能注釋功能，提高報告的有效性。
可選的功能 底面回波衰減器(BEA)有助于發現非常小的缺陷，提高檢測能力。
兩個閘門的自動閥值功能在同等條件下確保測量結果的準確性。
錄像長達8分鐘，超聲波探傷儀價格，可以現場（動態）報告。
顯示測量指標——振幅和距離，以減少出錯率。
回波渡越時間精確到微秒。
兼容trueDGS。

規格：

LCD

有效面積	寬：108毫米（4.25英寸）x高：64.8毫米（2.55英寸）
尺寸	5.0”
像素分辨率	800（寬）x480（高）點

連接器

探頭連接器	2個LEMO-00
UT 輸出連接器	SAP輸出，報警
USB接口	Mini USB連接器
SD-卡連接器	標準尺寸SD卡插槽，可容納標準SD卡

脈沖發生器 -
所有脈沖發生器測量均遵循 EN12668 規格進行。

脈沖模式	模擬尖峰標準，超聲波探傷，單相位可調方波可選
脈沖電壓（SQ模式）	120伏到300伏，以10伏為步進，誤差允許在10％內
脈沖寬度（SQ模式）	30ns到500ns，以20ns為步進，誤差允許在10％內
脈沖振幅（尖峰信號模式）	低：120伏，高：300伏
阻尼	50或1000歐姆
PRF	在15赫茲到2000赫茲之間自動優化，3種自動調整模式：AutoLow、Auto Med、 AutoHigh - 可選PRF的“幻象波去除”手動控制，從15到2000赫茲

接收器

范圍	縱波最大穿透14016mm鋼板（557英寸）
數字增益	動態范圍為 110 dB，其中步進為 0.2 dB
模擬帶寬	0.2兆赫 - 20兆赫
檢波	寬帶 1-5兆赫 2, 2.5兆赫 4, 5兆赫 10兆赫

閘門

獨立閘門

2 個閘門（A 和 B），合肥超聲波探傷儀，閘門 B 支持通過閘門 A 觸發

濾波器

正半波（POS）	全波（FW）
負半波（NEG）	RF（檢波）

測量值

波峰
波側
Jflank

內存

容量：	最大支持16GB的SD卡（標配2GB SD卡）
報告	JPG或BMP的文件格式報告。UltraMATE兼容的數據記錄文件。

環境

電池	5.5小時機器上直接充電使用可選適配器座充充電比例電池電量計指示剩余的工作時間
充電器	“通用”交流（100-240伏,，50-60赫茲）符合CCC、CE、UL、CSA和PSE的要求
尺寸	175毫米×111毫米×50毫米
重量	845克（1.87磅），南通超聲波探傷儀，含電池

依據MIL-STD-810F防護

濕熱和濕度（存儲）

10 個周期：60°C（140°F）到30℃（86°F）時，在線超聲波探傷儀，10小時；
30℃（86°F）到60°C（140°F）時，10小時；過渡
2小時內，507.4

溫度沖擊（存儲）

3 個周期：-20°C（-4°F）到60°C（140°F）時，威海超聲波探傷儀操作規程，4小時；
60°C（140°F）時，4小時；在5分鐘內過濾，
503.4 程序 II

振動

514.5-5 過程 I，附錄 C，圖 6，
常規暴露：每軸1小時

沖擊

每軸6圈，15克，11毫秒半正弦波，
516.5 程序 I

松散貨物（集裝箱運輸）

514.5 程序 II

運輸?shù)洌ù虬员氵\輸）

516.5 程序 IV, 墜落26點

操作溫度范圍

0°C 到 55°C (32 到 131°F)

存儲溫度范圍

-20°C 到 60°C (-4 到 140 °F)帶電池，24小時

防塵/防
水滴

符合IEC 529關于IP67分類的規定

合規性

EMC/EMI	EN 55011 EN61000-6-2:2001
超聲波	EN 12668 ASTM E1324 E317 ANSI/NCSL Z 540-1-1994 MIl STD 45662A MIL STD 2154

接收器

USM Go AWS選項

AWS尺寸調整工具，符合AWS D1.1 結構焊接規范

USM Go Dac選項

Dac尺寸調整工具 16點符合	EN 1712- EN 1713 – EN 1714 ASME & ASME III JIS Z3060規定
TCG:120 dB動態
TCG:110 dB/毫秒斜率

USM Go DGS選項

DGS尺寸調整工具，符合EN 1712

包括新trueDGS技術

USM Go Dac選項嵌入式數據記錄器選項

自定義的線性和網格文件創建

USM Go方波脈沖選項

允許脈沖發生器對參數進行微調,電壓從120V調整到300V,步進為10V,
脈沖寬度可以從30ns到500ns,步進為10ns

USM Go手動PRF和幻象波去除選項

允許在15赫茲到2000赫茲之間進行手動PRF優化，步進為5赫茲�；孟驪RF有助于確定低衰減材料中由多次反射引起的反常回波

語言

俄語、葡萄牙語、意大利語、波蘭語、捷克語、英語、德語、法語、西班牙語、中文和日文

規格如有改動，不另行通知。

特色：

USM Go系列/可升級

現有的USM Go客戶均可訪問USM Go測試儀的所有新功能。

USM Go可以升級，超聲波探傷儀維修，包括其眾多的特性/功能。特性/功能也可以以后添加。參見以下USM Go系列圖表。

生產率

USM Go測試儀操作直觀，因此幾乎不需要花費時間辨別曲線。從使用它的那一刻起，您的生產率就已經提高了！使用成熟的圖形用戶界面（GUI）和創新的操縱桿簡化導航程序，允許單手操作，并快速、準確地調整。其他生產率功能包括：

自動校準
Auto 80
同步閘門功能

堅固的結構

堅固的模壓橡膠外殼可以承受最惡劣的環境，并顯著減少停機時間。
IP67浸入測試（P67/IEC529 - 防塵/防淋水，符合IEC529關于IP67分類的規定)
墜落測試(514.5 程序 II; 516.5 程序 IV)
振動測試(Mil-Std-810F; 514.5-5 程序 I, 附件 C)

人體工程學

USM Go超聲波便攜式探傷儀符合人體工程學設計，重量輕，體積小，易于在最苛刻的檢測環境中使用。

用于難以進入地區時，可以最小化外殼尺寸
優化的顯示尺寸，提高可讀性和回波分離，兩個相鄰回波分得開
安全的單手操作
重量輕（850克/1.87鎊）
集成支架

可使用在普通的攝像機和工業三腳架上

主要的控制鍵：增益、自由定義鍵
“翻轉”功能允許慣用左手和慣用右手的人都可以自如地使用儀器。
trueDGS®斜射波束傳感器，極大提高EN 583-2的定量能力。

連接性

標準的USB連接允許從探傷儀上下載數據，作進一步分析或存儲。該儀器標配2GB的SD記憶卡（最多可支持16GB內存卡）。

報告以JPEG或BMP格式生成，超聲波模擬探傷儀，所以不需要專門的閱讀軟件。

簡單的機載數據記錄器收集和保存厚度測量數據。

UT檢測能力

獨有獲得專利的幻象波去除（Phantom echo）指示器選項：由于脈沖往復回波衰減低和脈沖重復頻率過高，回波會在屏幕上閃爍。

如需詳細信息，超聲波探傷儀招標，請參見應用部分

應用：

USM Go旨在提供缺陷檢測，用于各個行業和過程頻譜，如航空航天、發電和汽車行業，以及石油和天然氣行業。

焊縫檢驗

三角函數預測
- 計算表面到反射體的深度、幅值和聲程
- 曲率校正（校正徑向檢測時的投影位置）
- 彩色路徑（在設置好壁厚后，超聲波探頭，系統會自動根據探頭角度和工件厚度分出一次波區域，二次波區域，三次波區域等，不同區域有不同的背景顏色）
AWS
- 依據AWSD1.1結構焊接標準代碼自動評級
DAC
可以依據EN ISO 17640、11666和23279調整三條曲線的dB值

DGS
- 可以依據EN 1712調整大小
trueDGS®
- 依據EN 583-2，顯著提高尺寸調整能力

鍛件

手動PRF調整
幻象波（Phantom echo）去除
DGS
底面回波衰減器

復合材料

射頻顯示
A門電路回波觸發的2門電路與B-啟動
用于120dB/μs高衰減材料的TCG校準

鋼軌

高PRF（高達2000赫茲）
重量輕（850克/1.87鎊）
尺寸小，符合人體工程學
附件(符合人體工程學的套件：手腕附件、胸前附件、肩帶）。
