昭通水三相點系統（配套工業鉑電阻檢定方案）-9210/5901B-G/1529/2560/1594A-美國福祿克FLUKE
新的鉑銅熱電阻檢定規程JJG229-2010 和水銀溫度計檢定規程JJG161-2010 規定，在檢定A A 級和A 級工業鉑電阻和標準水銀溫度計時必須實測標準鉑電阻的水三相點值，這就要求實驗室必須擁有一套使用方便、經久耐用的水三相點系統。如果沒有水三相點系統，就不能夠建標完成對A級和AA級熱電阻的檢定。水三相點系統包含性能優良的水三相點以及支持二等標準鉑電阻測量準確度的測溫儀。福祿克提供多種水三相點系統，，其特點是：
·
配套完整，性能優異
·
操作簡單，配置靈活
·
多種方案，靈活升級
用戶也可以選購熱阻熱偶綜合自動檢定系統，，熱電偶自動檢定系統，熱電阻自動檢定系統
一、引言
由全國溫度計量技術委員會主持起草的新的工業鉑銅熱電阻檢定規程，，即JJG229-2010已經正式發布。這個新的規程是用來替代原來的JJG229-98規程。新規程的發布顯然會帶來檢定方法，手段等方面的變化。會對整個工業鉑電阻的檢定帶來不小的影響。
二、新規程的要點簡介
和原來的檢定規程相比，新的檢定規程JJG229-2010肯定會有不少更新。但是最主要的更新有下面幾個方面。
首先，原來的規程只有A，B兩個等級的工業鉑電阻。A級的精度是0.15℃，B級是0.3℃。在新的規程中，在A級前面增加了AA級工業鉑電阻，其精度是0.1℃，，并在后面增加了C級，其精度是0.6℃。
其次是工業鉑電阻的檢定方法。原來的規程規定使用二等標準鉑電阻作為標準器來檢定A，B級鉑電阻。而二等鉑電阻只要送檢，符合要求即可。檢定時只需要將送檢的二等鉑電阻的參數輸入到格式進行就是即可。而在新的規程中，這種方法做了重大的調整。作為標準器的二等鉑電阻除了要定期的送檢之外，在實際對工業鉑電阻進行檢定前，，還必須測試其水三相點值，并且其數值是要參與工業鉑電阻檢定時的誤差計算。也就是說，不能夠?qū)嵱盟蜋z時的參數，而必須實用水三相點的實測值。
第三，對于所使用的溫度測量?jī)x器，具體說也就是電阻測量的儀器，其準確度提出了更高的要求。AA級和A級需要的準確度是0.005級，B級和C級是0.02級。
三、新規程對關于鉑電阻檢定帶來的影響
基于我們對新規程的理解，，工業鉑電阻的檢定會產生如下的變化和影響。
第一，如果希望檢定AA以及A級工業鉑電阻，必要的條件就是要有水三相點，需要實測二等鉑電阻的水三相點值。該數值要參與接下來的誤差計算。因此沒有水三相點設備的計量單位，今后就不能再檢定AA級和A級工業鉑電阻了。
第二，由于要測試二等鉑電阻標準器的水三相點值，以及要測試AA以及A級鉑電阻，其準確度要求比以前要高，新規程規定是50ppm。照這個要求，目前市場上典型的臺式數字表很難滿足這個要求。幾乎包括目前市場所有的六位半和七位半數字表。因此測溫的儀器也需要相應的更新。
關于溫度測量?jī)x表的準確度問題，請參考我們的技術文章來了解測試儀表指標的分析。
四、福祿克提供的解決方案
福祿克提供多種水三相點系統供企業，地市級計量所，省院一直到國家級計量單位所使用。
方案一：初級方案CPRB1529

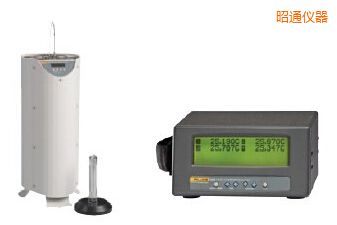

初級方案由小型水三相點和四通道測溫儀1529構成。小型水三相點包括9210水三相點保存裝置以及5901B-G水三相點瓶所構成。該方案除了可以實現對二等鉑電阻標準器的水三相點值進行實測，也可以利用另外的三個通道完成對后續鉑電阻的檢定。
方案二：升級方案CPRB2560
該方案主要是針對用戶已經有福祿克的 1560 堆棧式測溫儀。為了滿足新規程的要求，增加了一個小型水三相點。同時為了滿足二等鉑電阻測溫的要求，增加了一個 2560 的雙通道模塊來測量標準二等鉑電阻。而1560上原來的2562鉑電阻模塊可以支持八個通道關于鉑電阻的測量。因此，該系統可以完成八通道鉑電阻的計量校準，也包括了一個通道的二等標準的測量。
如果用戶還沒有1560堆棧式測溫儀，則需要先選擇1560測溫儀以及2562模塊。1560 加上一個 2562 模塊可以完成對8支工業鉑電阻的檢定，額外再增加一個 2562 模塊可以在擴展8支，最多至5個模塊。
方案三：中級方案CPRB1560
該方案可為現有其他廠家檢定系統的用戶，做為升級鉑電阻檢定部分的方案。該方案在CPRB2560的基礎上增加了1560 測溫儀主機和8 通道熱阻模塊2562，以及中文檢定軟件。配合該方案，用戶可以手動控制原有的其他廠家恒溫槽，實現熱阻的半自動檢定。全面滿足新規程對于電測儀表和水三相點的要求。
方案四：高級方案CPRB1594
這個方案包括了小型水三相點9210和5901B-G水三相點瓶。而測溫儀選擇了1594超級測溫儀。該測溫儀的性能和高性能的測溫電橋非常接近。但是測量速度快，操作簡單�？梢酝瓿删�性度自校準。并且還有四個通道。因此對于高精度的溫度測量，，不論其功能，方便性，日常使用的頻度以及性能價格比等都遠優于傳統的電橋。因在這個方案中，之所以配備了這樣高等級的測溫儀主要是考慮用戶對高等級溫度標準的建立。建立這樣高等級的標準后，，都可以維持很多年的需要。因此，一次投資，受益終身。
|
熱電阻自動檢定系
|
|
名稱
|
型號
|
配置
|
特點
|
|
初級方案
|
CPRB1529
|
•小型水三相點瓶5901B-G
•水三相點自動凍制保存裝置9210
•四通道電阻測溫儀1529
|
• 15分鐘完成凍制
•保存時間5~8小時
•隨走隨凍，隨凍隨用
•電阻測量準確度25ppm
|
|
升級方案
|
CPRB2560
|
•小型水三相點瓶5901B-G
•水三相點自動凍制保存裝置9210
• 2通道標準鉑電阻測溫模塊2560
(需配套1560主機使用)
|
• 15分鐘完成凍制
•保存時間5~8小時
•隨走隨凍，隨凍隨用
•專為已有福祿克儀器用戶升級
|
|
中級方案
|
CPRB1560
|
•小型水三相點瓶5901B-G
•水三相點自動凍制保存裝置9210
•堆棧式測溫儀主機1560
• 2通道標準鉑電阻測溫模塊2560
• 8通道鉑電阻測溫掃描模塊2562
•中文自動檢定軟件9939-CB
|
• 15分鐘完成凍制
•保存時間5~9小時
•隨走隨凍，隨凍隨用
•電阻測量準確度20ppm（2560）
•可靈活擴展或升級
|
|
高級方案
|
CPRB1594
|
•小型水三相點瓶5901B-G
•水三相點自動凍制保存裝置9210
• 1594A超級測溫電橋
|
• 15分鐘完成凍制
•保存時間5~9小時
•隨走隨凍，隨凍隨用
• 4通道電阻測溫
•超級測溫電橋準確度0.24ppm
•測量速度快，簡單易用
|
|
大型水三
相點系統
|
自選
|
•標準水三相點瓶
•水三相點瓶保存恒溫槽
•超級測溫電橋1595A /1594A
|
•多種大型水三相點瓶可選
•保存時間長達一至數月
•準確度更高，穩定時間更長
• 1595超級測溫電橋準確度0.06ppm
|
關于方案中的每個產品的技術指標，例如1529、1560、9210等，可以參考本樣本中對應的產品指標。這里僅列出簡單的技術指標和功能：
|
型號
|
主要技術指標*
|
|
9210
|
小型水三相點自動凍制/保存裝置：
溫度范圍：-10℃~125℃
穩定性：±0.02℃
垂直溫場：±0.05℃(0℃時從底部的100mm范圍內)
溫坪持續時間：6~10小時
|
|
5901B-G
|
小型水三相點瓶：
擴展不確定度(k=2)：< 0.0002℃
復現性：0.00005℃
外徑×總高：30×180
內徑：8
浸入深度：118mm(水表面到井阱底部)
與VSMOW偏差的影響±14μK
|
|
1529
|
四通道鉑電阻測溫儀：
電阻量程：0 bo 400Ω
電阻測量不確定度：讀數的25ppm
測量通道：4通道鉑電阻
|
|
2560
|
雙通道標準鉑電阻測溫模塊（需配合1560測溫儀使用）
電阻量程：0 ~ 400Ω
電阻測量不確定度：讀數的20ppm
測量通道：2通道鉑電阻
|
|
1594A
|
超級精密電阻測溫儀：
電阻比準確度, 95%置信概率, 1年：
比率: 0.95~1.05：0.24 ppm
比率: 0.5~0.95,
1.05~2.0：0.64 ppm
比率: 0.25~0.5, 2.0~4.0：0.8 ppm
絕對電阻準確度, 95%置信概率, 1年：
0 ~ 400Ω：4 ppm讀數或0.00008Ω取大者
內部參考電阻:1Ω, 10Ω, 25Ω, 100Ω, 10kΩ
前面板通道：4路PRT/熱敏電阻通道后面板通道：2路參考電阻專用通道
|
|
型號
|
描述
|
|
CPRB1529
|
小型水三相點系統9210+四通道測溫儀1529。
|
|
CPRB2560
|
小型水三相點系統9210+二通道標準鉑電阻測溫模塊2560（需配套1560主機使用）
|
|
CPRB1560
|
小型水三相點系統9210+多通道測溫儀1560
|
|
CPRB1594
|
小型水三相點系統9210+四通道超級測溫電橋1594A
|
|
自選
|
標準水三相點瓶系統+超級測溫電橋1594A/1595A
|
通用配件:
|
配件
|
描述
|
|
5017-18.9L
|
適用6331恒溫槽的高溫硅油（80～300℃）
|
|
5012-18.9L
|
適用7321恒溫槽的硅油（-30～160℃）
|
|
5609-500
|
經濟型二等標準鉑電阻溫度計，Φ6×500mm (Rtwp=100歐姆)（不含校準證書）
|
|
5626-20
|
標準型二等標準鉑電阻溫度計，，Φ6.4×508mm (Rtwp=100歐姆)（含校準證書）
|
|
5628-20
|
標準型二等標準鉑電阻溫度計，Φ6.4×508mm (Rtwp=25歐姆)（含校準證書）
|
|
5650-25C
|
帶冷端的S型標準熱偶（不含檢定證書）
|
|
2069
|
8倍望遠鏡，帶安裝件
|
|
2560
|
高準確度鉑電阻測量模塊（2個通道），增加于1560主機上
|
|
2565
|
高準確度熱電偶測量模塊（2個通道），增加于1560主機上
|
|
2382
|
額外的與2562配套使用的熱阻連接件（每包8個）
|
|
2380-X
|
使用內部冷端補償時與2566配套使用的各種迷你型熱偶連接件（每包12個）。X代表熱偶類型E,J,K,N,R,S,T
|
|
2381-X
|
使用內部冷端補償時與2566配套使用的各種普通型熱偶連接件（每包12個）。X代表熱偶類型E,J,K,N,R,S,T
|
|
2050
|
傳感器支架套件。V型底座、支架、夾子等附件
|
|
7341
|
深井臺式恒溫槽，-45℃~ 150℃，穩定性±0.005℃@ -45℃
|
|
7381
|
深井臺式恒溫槽，-80℃~ 110℃，，穩定性±0.006℃@ -80℃
|
