　　概述

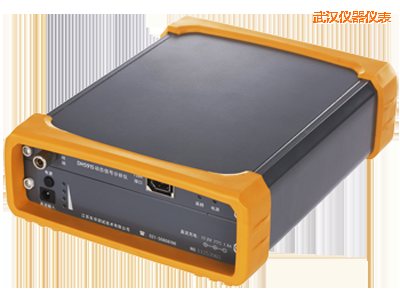

　　DH5918為便攜式動態信號測試分析系統，應用范圍非常廣泛，，一套系統，就可完成應力應變、振動(加速度、速度、位移)、沖擊、聲學、溫度、壓力、流量、力、扭矩、電壓等各種物理量的測試和分析。

　　應用范圍

　　1、可完成全橋、半橋、1／4橋（三線制）狀態的應力應變的測試和分析；

　　2、配合橋式傳感器，實現各種物理量的測試和分析；

　　3、配合IEPE壓電式傳感器，實現振動加速度、振動速度、振動位移(模擬二次積分可選)的測試和分析；

　　4、電壓輸入，，與熱電偶、電渦流傳感器、磁電式速度傳感器及各種變送器配合，對多種物理量進行測試和分析；

    特點

　　1、內置鋰電池，無需外接電源，體積小巧，便于攜帶，適用各種工程試驗現場；

　　2、 完整的硬件和軟件環境；

　　3、 系統具有極強的抗干擾能力；

　　4、最高采樣速率51.2kHz/通道(8通道同時工作)；

　　5、 通道配置靈活，根據用戶要求，任意調整通道類型配置；

　　6、 DMA方式實時傳送，保證了數據傳送的高速、不漏碼、不死機；

　　7、 具有信號長時間實時高速記錄功能(海量存貯)；

　　8、 進口雷莫接插件：輸入接插件采用了進口高性能雷莫頭，大大提高了小信號輸入的可靠性，操作也十分方便；

　　9、 可靠的硬件質量，保證了你的投入能得到長期穩定的回報；

　　10、 運行于Windows2000/XP/7操作系統，，用戶界面友好、操作簡便靈活；

　　11、 高度實時：實時采集、實時儲存、實時顯示、實時分析等；

　　12、 強大的分析、處理功能及完善的在線幫助；

　　13、多工程管理，，允許同時打開、分析、瀏覽多個工程，特別適合多批次大型試驗；

　　14、 隱藏的各種參數欄，既方便參數設置，又可充分利用圖形區；

　　15、 直觀便捷的設置：界面上顯示的關鍵內容，如坐標類型、信號類型、坐標刻度等不僅是圖形顯示的關鍵組成部分，而且可直接點擊切換修改，，簡單直觀方便；

　　16、 對數據進行實時頻譜分析、平均譜分析、頻響分析等，，還可完成濾波、積分、重采樣等數據預處理功能；

　　硬件功能

　　1、多通道、同步并行、高速、長時間、連續采樣，采樣速率51.2kHz/通道；

　　2、高度集成：模塊化設計的硬件，每臺機箱可插入兩個4通道的數據采集卡和2通道轉速測量模塊。每臺計算機可控制8個數采通道和2個轉速通道同步并行采樣，滿足了多通道、高精度、高速動態信號的測量需求；

　　3、每通道獨立的16位A／D轉換器：實現了多通道并行同步采樣，通道間無串?dāng)_影響及采樣速率不受通道數的限制，并且大大提高了系統的抗干擾能力；

　　4、準確的采樣速率：先進的DDS數字頻率合成技術產生高精度、高穩定度的采樣脈沖，，保證了多通道采樣速率的同步性、準確性和穩定性；

　　5、數字磁帶機信號記錄功能：可長時間實時、無間斷記錄多通道信號，，多通通并行同步工作；

　　6、轉速/計數器通道：可接入各種脈沖/頻率輸出型傳感器或計數器，用于轉速、脈沖計數或頻率的測量；

　　7、可進行多種測量參數的預設置和修正；

　　8、計算機通過1394通訊，，對采集器進行參數設置（量程、傳感器靈敏度、采樣速率等）、清零、采樣、停止等操作，并實時傳送采樣數據；

　　技術指標

　　1、測試通道：一組或二組模塊(每組模塊包括4通道數采和1通道轉速)；

　　2、模數轉換器：16位A/D轉換器；

　　3、連續采樣速率(存貯深度由計算機剩余硬盤空間容量決定)：

　　(1) 整數采樣速率:所有通道同時工作時,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k (Hz)分檔切換；

　　(2) 整數分析頻率:所有通道同時工作時,每通道5、10、20、50、100、200、500、1k、2k、5k、10k、20k(Hz)分檔切換；

　　4、連續實時整周期采樣：

　　(1) 采樣點數： 128點；

　　(2) 對應的轉速范圍：30～18000轉/分；

　　5、 抗混濾波器：

　　(1) 濾波方式:模擬濾波+實時數字濾波組合抗混濾波器(過采樣實現)；

　　(2) 截止頻率:采樣速率的1/2.56倍,設置采樣速率時同時設定,阻帶衰減:約120dB/oct；

　　(3) 平坦度(分析頻率范圍內):小于0.1dB；

　　6、電源：智能化管理的可充電鋰電池組供電， 4通道連續工作大于7小時，8通道連續工作大于5小時。外接工作電源：直流供電（17.2VDC）；

　　7、使用環境：適用于GB6587.1-86-Ⅱ組條件；

　　8、外形尺寸：210mm（長）×168mm（寬）×60mm（高）；

　　9、儀器自重：約1.7 kg （含電池）；

　　電壓適調模塊

　　1、輸入阻抗：1MΩ∥40pF；

　　2、輸入保護：輸入信號大于±15V(直流或交流峰值),輸入全保護；

　　3、輸入方式：GND、DC、AC、IEPE適調；

　　4、滿度值：±30mV、±100mV、±300mV、±1V、±3V、±10V、±30V；

　　5、系統準確度：小于0.5％(F.S)(預熱半小時后測量)；

　　6、系統穩定度：0.05％/h(預熱半小時后測量)；

　　7、線性度：滿度的0.05％；

　　8、失真度：不大于0.5％；

　　9、最大帶寬：

　　(1) 直流，DC～30kHz(+0.1dB～-3dB)；

　　(2) 交流，3Hz～30kHz(+0.1dB～-3dB)；

　　10、噪聲：不大于3μVRMS(輸入短路, 在最大增益和最大帶寬時折算至輸入端)；

　　11、時間漂移: 小于3μV/小時(輸入短路, 預熱1小時后, 恒溫, 在最大增益時折算至輸入端)；

　　12、溫度漂移: 小于1μV/℃(在允許的工作溫度范圍內, 輸入短路,在最大增益時折算至輸入端)；

　　13、模擬兩次積分：

　　(1) 頻率響應

　　一次積分：10Hz～10kHz；

　　二次積分：10Hz～1kHz；

　　(2) 準確度

　　一次積分：不確定度<3％；

　　二次積分：不確定度<5％；

　　應變適調器技術指標:

　　1、適用電阻應變片阻值：50Ω～10000Ω；

　　2、供橋電壓：

　　(1) 供橋電壓按2V、5V、10V和24V分檔切換；

　　(2) 供橋電壓精度: 0.1％；

　　(3) 供橋電壓穩定度: 小于0.05％；

　　(4) 供橋電壓最大輸出電流: 50mA；

　　3、滿度值：1000με、10000με、100000με；

　　4、平衡方式：16位D/A控制自動平衡；

　　5、系統準確度：小于0.5％(F.S)(預熱半小時后測量)；

　　6、系統穩定度：0.05％/h(預熱半小時后測量)；

　　7、線性度：滿度的0.05％；

　　8、最大帶寬：DC～30kHz(+0.1dB～-3dB)；

　　9、失真度：小于0.5％(頻率小于20kHz)；

　　10、噪聲：不大于3μεRMS(輸入短路, 在最大增益和最大帶寬時折算至輸入端)；

　　11、漂移：

　　(1)時間漂移: 小于3με/小時(輸入短路, 預熱1小時后, 恒溫, 在最大增益時折算至輸入端)；

　　(2)溫度漂移: 小于1μVε/℃(在允許的工作溫度范圍內, 輸入短路,在最大增益時折算至輸入端)；

　　轉速測量技術指標

　　1、測量通道數：兩個通道；

　　2、測量范圍：20～300000轉/分；

　　3、測量精度：小于0.05%±1轉；

　　4、每轉脈沖數：1～512個；

　　5、轉軸比：0.01～100；

　　6、脈沖寬度：大于等于10μS；

　　7、輸入信號范圍:TTL、COMS脈沖序列；

　　8、電源輸出：5V，，供電電流最大為50mA；

　　使用環境

　　1、溫度：

　�、� 貯存條件：-40℃～60℃；

　�、� 極限條件：-10～50℃；

　�、� 工作范圍：0～40℃；

　　2、濕度：

　�、� 工作范圍：40℃（20～90）%RH；

　�、� 貯存條件：50℃ 90%RH24h；

　　3、 振動（非工作狀態）：

　�、� 頻率循環范圍：5～55～5Hz；

　�、� 驅動振幅（峰值）：0.19mm；

　　⑶ 掃頻速率：小于或等于1倍頻程/min；

　　⑷ 在共振點上保持時間：10min；

　　⑸ 振動方向：x、y、z；
