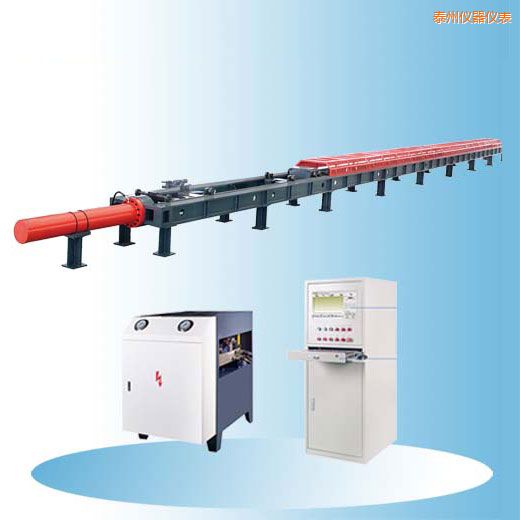

LW-300/600/1000臥式拉力試驗機采
用臥式框架結構，單出杠雙作用活塞缸施加試驗力，計算機控制整個實驗過程，負荷傳感器測力，計算機系統自動分析處理及存儲實驗結果，打印機可直接打印所需
的試驗報告。本機主要適用于線纜、電纜、電力金具等的拉伸試驗，，是一款能滿足現代生產科研和教學等行業要求的理想試驗機。
LW-300/600/1000臥式拉力試驗機主要由油缸座、油缸活塞、前移動夾頭、后移動夾頭、負荷傳感器、后移動橫梁及預拉緊機構等部件組成。油缸
座、鋼板焊接框架、后移動橫梁形成受力框架；后移動橫梁與框架之間采用插銷鏈接，油缸安裝在油缸座上，，負荷傳感器通過球絞機構與活塞相連，，可以有效的消除
側向力對傳感器的影響；前移動夾頭的一端與傳感器連接，另一端與式樣的一端連接；后移動夾頭的一端與預拉緊機構的絲杠連接，另一端與試樣連接；預拉近機構
安裝在后移動橫梁上，且能夠隨著后移動橫梁移動。預拉緊時電機通過減速器帶動螺母絲杠副中的螺母轉動，使絲杠帶動后移動夾頭向后移動，拉緊試樣。試驗時，
計算機控制系統通過控制伺服閥來實現試驗的加載過程，通過控制伺服閥的開口方向和大小控制單出杠雙作用低摩擦活塞缸的活塞前后移動，帶動前移動夾頭運動，
從而將試驗力施加到試樣上。
