數位電表 |
|
| 型 號：GDM-8246 |
| 品 牌：臺灣固緯GWINSTEK |
| 技術指標：桌上型50000位數LED , DCV基本準確度:0.02% |
 |

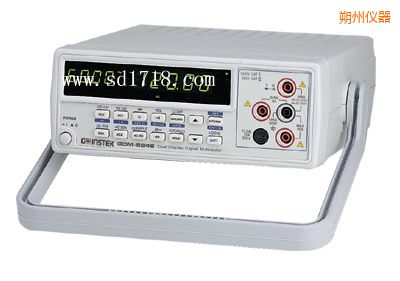

朔州數位電表-GDM-8246-臺灣固緯GWINSTEK
50000位雙顯示GDM-8246數字臺式表的特點:
◆50000位數讀值分辨率
◆量測功能：交直流電壓、交直流電流、電阻、頻率、電容、短路蜂鳴測試、二極管測試、最大值/最小值、相對值、量測值顯示保持、dBm、比較功能
◆雙顯示：同時量測并顯示交流電壓與頻率或交直流電壓與dBm或直流電壓與交流連波
◆可選擇手動或自動換檔
◆直流電壓準確度達 0.02%
◆高達100kHz交流量測
◆20A電流檔位提供高功率保險絲防護
◆開機自動還原先前設定
◆交流或交流加直流真有效值量測
◆標準接口：RS-232C介面
◆選購配備：GPIB介面
50000位雙顯示GDM-8246數字臺式表的技術參數：
|
直流電壓
|
|
檔位
|
500mV, 5V, 50V, 500V, 1200V 共 5 檔
|
|
準確度
|
+ (0.02% 讀值 + 2位數)
|
|
輸入阻抗
|
10MΩ
|
|
交流電壓有效值 (交流或交流加直流有效值)
|
|
檔位
|
500mV, 5V, 50V, 500V, 1000V 共 5 檔
|
|
準確度
|
500mV ~ 1000V 20Hz ~ 45Hz： + (1% 讀值 + 10 位數)
45Hz ~ 2kHz： + (0.3% 讀值 + 30 位數)
2kHz ~ 10kHz： + (0.4% 讀值 + 50 位數)
10kHz ~ 20kHz： + (2% 讀值 + 30 位數)
20kHz ~ 50kHz： + (5% 讀值 + 30 位數)
500mV ~ 500V 10kHz ~ 20kHz： + (1% 讀值 + 50 位數)
500mV ~ 50V 20kHz ~ 50kHz： + (2% 讀值 + 20 位數)
50kHz ~ 100kHz： + (5% 讀值 + 50 位數)
50kHz ~ 100kHz： + (5% 讀值 + 50 位數)
|
|
輸入阻抗
|
10MΩ
|
|
直流電流
|
|
檔位
|
500μA, 5mA, 50mA, 500mA, 2A, 20A 共 6 檔
|
|
準確度
|
500μA ~ 500mA： + (0.05% 讀值 + 3 位數)
2A ~ 20A： + (0.2% 讀值 + 5 位數)
|
|
交流電流絕對有效值 (交流或交流加直流絕對有效值)
|
|
檔位
|
500μA, 5mA, 50mA, 500mA, 2A, 20A 共 6 檔
|
|
準確度
|
500μA ~ 500mA 45Hz ~ 2kHz： + (0.5% 讀值 + 15 位數)
2kHz ~ 10kHz： + (1% 讀值 + 15 位數)
10kHz ~ 20kHz： + (2% 讀值 + 15 位數)
45Hz ~ 2kHz： + (0.5% 讀值 + 15 位數)
2kHz ~ 10kHz： + (1% 讀值 + 15 位數)
10kHz ~ 20kHz： + (2% 讀值 + 15 位數)
2A ~ 20A 45Hz ~ 2kHz： + (0.5% 讀值 + 15 位數)
|
|
電阻
|
|
檔位
|
500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 20MΩ 共 6 檔
|
|
準確度
|
500Ω檔： + (0.1% 讀值 + 4 位數)
5kΩ~ 500kΩ： + (0.1% 讀值 + 2 位數)
5MΩ檔： + (0.2% 讀值 + 2 位數)
20MΩ 檔： + (0.3% 讀值 + 2 位數)
|
|
二極體測試
|
|
|
可量測二極體的順向導通電壓. 最大順向電壓 1.5V. 開路電壓 2.5V.
|
|
電容
|
|
檔位
|
5nF, 50nF, 500nF, 5μF, 50μF 共 5 檔
|
|
準確度
|
+ (2% 讀值 + 4 位數)
|
|
頻率
|
|
靈敏度
|
mV 檔 ：10Hz ~ 50kHz >120mV ; 50k ~ 150kHz >200mV
5V~50V 檔： 10Hz ~ 200kHz >1.2V
500V 檔： 20Hz ~ 1kHz >12V
|
|
短路蜂鳴測試
|
|
|
< 5Ω
|
|
NMRR
|
|
|
|
> 60dB
|
|
CMRR
|
|
|
|
> 90dB
|
|
操作模式
|
|
|
|
自動換檔 / 手動換檔
|
|
其他功能
|
|
|
|
最大值, 最小值, dBm, 相對值, 讀值鎖定, 比較, 呼叫值設定
|
|
顯示
|
|
|
|
雙顯示 0.4" 以及 0.5" 7段LED顯示器
|
|
使用電源
|
|
|
|
交流 100V/120V/220V/230V + 10%, 50/60Hz
|
|
附件
|
|
|
電源線 × 1,
操作說明書 × 1,
軟體操作說手冊 × 1,
測試線 GTL-117 × 1
|
|
尺寸及重量
|
|
|
251(寬) × 91(高) × 291(長) mm
約 1.86公斤
|
，，
