黔南振動烈度(點檢)儀-Fluke 805-美國FLUKE
檢測軸承振動和通頻振動狀況的可靠、可重復和精確的方法。
放心地制定維護方案。對于一線機械故障排除團隊來說,F(xiàn)luke 805振動烈度(點檢)儀是最可靠的振動點檢設備,這些團隊需要獲得可重復的通頻振動和軸承狀況的嚴重度等級讀數。
是什么讓Fluke 805 成為最佳選擇的呢?
-
它是一個振動烈度(點檢)儀 - 而不是測振儀筆 - 用于測量通頻振動及特定變量,如軸承狀況和溫度,以提供更完整的畫面。
-
組合振動和力傳感器端,可對用戶方差(力或角度)做出補償,從而產生準確且可重復的讀數。
-
四級嚴重度等級及板載處理器可對軸承狀況及通頻振動進行計算,并采用易于理解的文字提醒(良好、一般、不滿意或者不可接受)。
-
傳感器靈敏度足以讀取大范圍的頻率(從 10 到
1000 Hz 和 4000 到
20000 Hz),,涵蓋了大部分機器和部件類型。
-
直截了當?shù)挠脩艚缑,可最大限度地減少用戶輸入轉速范圍和設備類型的次數。
特性與優勢
-
創新性的傳感器設計,可將因傾斜或按力引起的測量偏差減到最小程度。
-
無論頻率高低,均可提供高質量的測量數據
-
用四級刻度表示通頻振動和軸承狀況問題的嚴重度
-
可通過 USB 導出數據
-
通過內置模板在 Microsoft® Excel 中創建趨勢報告
-
對各類機器的加速度、速度和位移參數進行通頻振動測量(范圍為
10 Hz 至 1000 Hz)
-
峰值因數升級版直接利用傳感器探針對軸承進行可靠的測量,測量范圍為
4000 Hz 至 20000 Hz
-
彩光系統(綠色、紅色)和屏顯指示說明進行測量需要的壓力
-
使用紅外溫傳感器進行溫度測量可提高診斷水平
-
機載存儲器可存儲高達 3500 條測量結果
-
通過音頻輸出可直接聽到軸承的聲音狀況
-
外接加速計可為難以觸及的位置的測量提供支持
-
利用閃光燈可查看暗處的測量位置
-
大型高分辨率顯示屏可方便定位和查看
用805可檢查以下各類機器:
-
冷凍機(致冷)
-
風扇
-
冷卻塔驅動設備
-
離心泵
-
正排量泵
|
-
空氣壓縮機
-
鼓風機
-
通用變速箱(滾動軸承)
-
機床(電機、變速箱、機軸等)
|
什么是峰值因數+?
峰值因數+ 是一種新的專有算法(或技術),可使軸承測量不再混亂。振動分析師利用原始的峰值因數識別軸承故障。它被定義為時域振動信號的峰值與均方根值之比。
原有峰值因數算法的一個主要局限在于它不會隨著軸承降低而線性增加,,這樣就很難確定機械問題的嚴重度。事實上,,峰值因數會隨著軸承慢慢發生嚴重故障(因較大的均方根值引起)而下降。
為了克服這一局限,福祿克使用了一種專有算法,稱為峰值因素升級版 (CF+)。CF+ 值的范圍為 1 至 16。隨著軸承狀況的惡化,CF+ 值會增加,這樣可確保用戶能夠容易地認識到問題的嚴重度。為了更加簡便起見,福祿克也采用了一個四級嚴重度等級,將軸承狀況界定為良好、一般、不滿意或者不可接受。
使用 805 導出測量結果并創建趨勢報告
趨勢報告或一段時間內反復測得的保存在電子表格中的振動測量值是跟蹤機器運行狀況的最好方式。使用 805,您可輕松實現:
-
通過 USB 連接將測量結果導出至 Excel
-
利用預制的 Microsoft® Excel 模板和圖形創建讀數趨勢報告
-
將通頻振動讀數與 ISO 標準(10816-1、10816-3、10816-7)進行比較
振動烈度(點檢)儀
|
低頻范圍(通頻測量)
|
10 Hz至1000 Hz
|
高頻范圍(CF+測量)
|
4000 Hz至20000 Hz
|
嚴重度等級
|
良好、一般、不滿意、不可接受
|
振動限值
|
50 g峰值(100 g最大峰值)
|
A/D轉換
|
16比特
|
信噪比
|
80 dB
|
采樣率
低頻
高頻
|
20000 Hz
80000 Hz
|
實時時鐘備份
|
鈕扣電池
|
傳感器
|
靈敏度
|
100 mV g ± 10%
|
測量值范圍
|
0.01 g至50 g
|
低頻范圍(通頻測量)
|
10 Hz至1000 Hz
|
高頻范圍
|
4000 Hz至20000 Hz
|
分辨率
|
0.01 g
|
準確度
|
在100 Hz ±測量值5%范圍內
|
振幅單位
|
加速度
|
g, m/sec2
|
速度
|
in/s, mm/s
|
位移
|
mils, mm
|
紅外測溫儀(溫度測量)
|
范圍
|
-20 °C至200 °C(-4 °F至392 °F)
|
準確度
|
±2 °C (4 °F)
|
焦距
|
固定,大約3.8 cm (1.5″)
|
外部傳感器
注意:福祿克支持但不提供外部傳感器
|
頻率范圍
|
10 Hz至1000 Hz
|
偏置電壓(至電源)
|
20 V dc至22 V dc
|
偏置電流(至電源)
|
最大值5
mA
|
內部軟件
|
外部接口
|
USB 2.0(全速)通訊接口
|
數據容量
|
內置閃存上的數據庫中
|
升級
|
通過USB插孔進行
|
存儲器
|
可存儲高達3500條測量結果
|
輻射
|
靜電放電:猝發
|
標準EN 61000-4-2
|
電磁干擾
|
標準EN 61000-4-3
|
輻射
|
標準CISPR 11級別A
|
環境
|
工作溫度
|
-20 °C至50 °C(-4 °F至122 °F)
|
存放溫度
|
-30 °C至80 °C(-22 °F至176 °F)
|
操作濕度
|
10%至95%,相對濕度
(無冷凝)
|
操作/存儲高度
|
3048 m (10000 ft)海拔高度
|
IP等級
|
IP54
|
振動限值
|
500g峰值
|
跌路測試
|
1米
|
一般規格
|
電池類型
|
AA(兩節)堿性或2 V dc鋰電池
|
電池壽命
|
8小時
|
尺寸(長x寬x高)
|
24.1 cm x 7.1 cm x 5.8 cm
(9.5 in x 2.8 in x 2.3 in)
|
重量
|
0.40 kg (0.89 lb)
|
插孔
|
USB mini-B 7-pin、立體聲音頻輸出插孔(3.5 mm音頻插頭)、外部傳感器插孔(SMB接頭)
|
型號名稱
|
描述
|
Fluke 805
|
振動烈度(點檢)儀

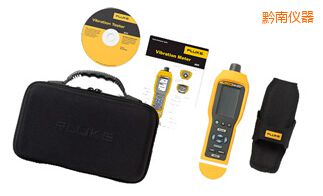

隨附配件
-
USB線
-
收納盒
-
腰帶皮套
-
快速參考手冊
-
光盤(含MS Excel趨勢軟件和說明文件)
-
兩節AA鋰電池
|
