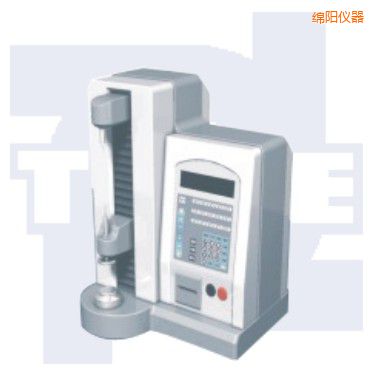

綿陽彈簧拉壓試驗機-TLS-V200-時代儀器
壓盤自動對零功能；硬件設計USB接口，床墊彈簧疲勞試驗機，便于升級；自動測試功能，可設定彈簧的測試條件，彈簧 疲勞試驗機，自動完成試驗檢測功能；數據打印功能，彈簧扭矩試驗機，試驗完成用微型打印機輸出試驗數據；測試速度快，彈簧拉壓試驗機檢定規程，效率高！傳感器過載自動保護等功能。
TLS-V200系列拉壓彈簧試驗機，主要實現對200N以下小型精密彈簧進行拉壓性能的測試，彈簧支吊架試驗機，全程自動測試，效率高，彈簧試驗機，穩定可靠。主機采用進口松下伺服交流電機和德國進口NEUGART減速機，電控系統采用當今最流行的ARM7微處理器，汽車彈簧試驗機，24位高精度模擬轉換器，立式彈簧扭轉試驗機，320×240液晶顯示屏，大型彈簧疲勞試驗機，數據打印等。
|
最大試驗力
|
10/50/100/200N
|
|
力值最小讀數值
|
0.001/0.001/0.01/0.01N
|
|
位移最小讀數值
|
0.01mm
|
|
最大試驗空間
|
200mm
|
|
壓縮試驗兩壓盤直徑
|
Φ50mm
|
|
力值測量單位
|
kgf、lbf、N可選，1噸彈簧疲勞試驗機，常態為N
|
|
力值測量范圍
|
2%—100%FS
|
|
力示值相對誤差
|
±0.5%
|
|
力示值重復性相對誤差
|
±0.5%
|
|
移動速度
|
0.5—400mm/min
|
|
位移精度
|
（50 0.15L）u
|
