產品概述:

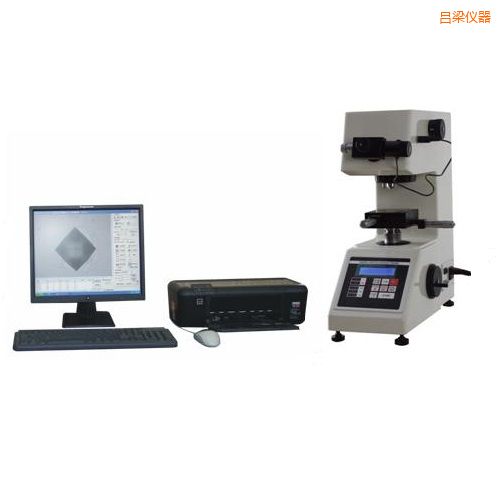

型號說明:MV-TEST1000-I為增強版;MV-TEST1000-II為聯動版。 時代MV-TEST1000-I/II顯微維氏硬度測量系統,集成了光學成像、機械位移、電子控制、數字成像、圖像分析、計算機處理等多種最新專業 技術,通過計算機主機實現對顯微維氏硬度計控制(僅限聯動版),并將硬度壓痕數字化成像在計算機屏幕上,再通過自動讀數、手動讀數等手段,準確測量金屬及 部分非金屬材料及各種膜層、鍍層的顯微硬度、硬化層深度、膜層厚度、兩點間距等。還可拍攝金屬表面形貌并進行固定倍率打印等。這一系統,突破了傳統硬度的 測試方式,實現了快速、高精度、高重復性的硬度測試,,是材料分析的重要設備。 軟件界面:
系統聯動:通過硬度計串口通訊,,實現系統與硬度計聯動(僅限聯動版). 壓力聯動:硬度計壓力轉換時,系統感知試驗力變化并實時顯示在系統中(僅限聯動版)。 轉塔聯動:軟件控制硬度計進行物鏡-壓頭之間相互切換,無需人工控制硬度計(僅限聯動版)。 加載聯動:軟件控制硬度計進行加載,無須人工控制硬度計(僅限聯動版)。 測量聯動:軟件控制硬度計轉塔、加載并直接讀取維氏硬度值(僅限聯動版)。 圖像采集:實時顯示硬度圖像,可存儲、打印圖像。 自動測量:自動找出壓痕的四個頂點,速度快,數據準,有多種專業算法以適用不同壓痕。 自動尋點:在壓痕的四個頂點附近點取,系統自動尋找最佳頂點,大大降低人為誤差。 對角測量:點取壓痕的左上及右下角,即可讀出硬度值。 四點測量:點取壓痕的四個頂點,讀出硬度值。 微力測量:特別設計專業功能,可將微小試驗力(10gf,25gf,50gf)下的壓痕實時放大且不降低分辨率,提高測量精度。 硬度換算:依據國家標準,自動進行布氏-洛氏-維氏-努氏等多種硬度數值轉換,實時顯示。 閾值設定:上下限設置、超差別判斷報警。 定標設置:兩種定標方式:測試卡定標和硬度塊定標 圖文報告:自動記錄測量數據,自動生成硬度-深度曲線,保存或打印硬度-深度曲線及所有壓痕測量值。保存或打印壓痕圖像及當前壓痕硬度值。所有報告按WORD文檔保存。 數據統計:將多個壓痕的測量結果以EXCEL數據格式導出,并自動統計測量次數、硬度最大值、最小值、平均值、均方差等。 硬度-深度曲線圖:
技術參數: 測量范圍:支持10g,25g,50g,100g,200g,300g,500g,1kg所有試驗力. 適用機型:時代全系列顯微及維氏硬度計。 聯動控制:系統通過串口通訊,感知試驗力變化、控制硬度計轉塔、加載并直接讀數(僅限聯動版)。 自動識別:領先的壓痕自動識別技術,在0.3秒內讀出D1/D2和HV值。 性能穩定:對非鏡面拋光、光線不勻,不在中心的壓痕均可自動讀取。 功能強大:自動讀數、手動讀數、硬度換算、深度硬度曲線、壓痕圖像、圖文報告功能。 自動讀數:獨創自動讀數算法,對多種壓痕進行自動讀數,速度快、準確性高。 重復性好:自動讀數重復性高,滿足用戶專業要求。 1、計算機主機:聯想主流機型 2、適用操作系統:WINDOWS XP、VISTA 3、數字成像系統 高分辨率:130萬像素(1280X1024) 高速采集:1280X1024分辨率:25幀/秒;640X512分辨率:79幀/秒; 高清晰度:黑白圖像,清晰度更好; 靶面尺寸:1/2英寸 4.自動讀數/手動讀數 自動讀數時間:單個壓痕讀數時間約300毫秒; 自動測量精度:0.1微米; 自動測量重復性:±0.8% (700HV/500gf,成像清晰) 手動讀數:手動點取,自動尋點、4點測量、2對角線測量; 5.結果保存/輸出 存儲/輸出測量數據及實驗參數,包括D1,D2,HV,,X,Y等; 存儲/輸出有效硬化層深度曲線報告; 存儲/輸出圖像。 基本配置:
光學適配鏡 1只 USB軟件狗 1只
|
