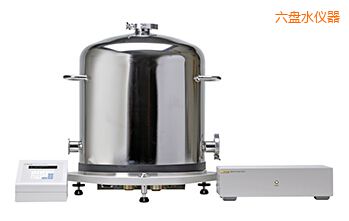

六盤水氣體工作基準活塞式壓力計-PG9607-美國FLUKE
全自動基準級活塞式壓力計，支持表壓、絕壓，最高至10MPa
PG9607設計作為最高準確度的參考基準活塞壓力計�；诔^15年的50mm活塞設計、制造和校準經驗，PG9607使用更高性能的大尺寸活塞模塊PC-9607-5，可以實現最低不確定度的活塞幾何尺寸溯源。該活塞模塊的壓力-質量系數為5kPa/kg，采用靜止活塞和懸浮套筒設計，配合100kg砝碼組在500kPa范圍內實現最卓越的性能。PG9607的活塞安裝座上具有獨立的活塞間隙控制壓力入口，，可使活塞桿和活塞套筒之間的間隙隨壓力變化而變化，可用于更高水平的研究工作。
·
創新技術的氣體壓力工作基準
·
專為高端計量研究設計
·
兩種型號可選
·
全自動化壓力校準
· 創新技術的氣體壓力工作基準
二十多年前，福祿克的PG7000系列活塞壓力計向世人展示了集成傳感和測量技術、卓越的性能和基于人體工程學的先進設計，體現出巨大優勢。如今，PG9000系列活塞壓力計在此基礎上增加了更多創新，，進一步提高壓力測量水平。
·
PG9000系列活塞壓力計可自動實現活塞旋轉和砝碼加載。全部的傳感器和旋轉控制的電子器件都位于外部模塊中。由于任何影響壓力測量的因素都位于活塞底座外部，即使長時間使用真空泵操作，這種結構的底座也可以實現最大的溫度穩定性。
·
PG9000系列活塞壓力計的安裝底座中集成了兩個高精度鉑電阻溫度計來測量活塞溫度，以減小活塞模塊的溫度不確定度影響。這兩個傳感器可以方便地拆下來進行校準�？蛇x的真空參考組件中還包含高精度的真空計，可以在絕壓模式下更加準確的測量殘余壓力。PG9000還可以使用外部的真空傳感器，滿足各種應用需求。
· 專為基礎計量研究設計
PG9000系列活塞壓力計是福祿克公司的最新一代氣壓（絕壓/表壓）活塞壓力基準。該系列產品專門設計用于計量和研究機構實現最高水平的壓力量值復現和傳遞。PG9000活塞壓力計使用100kg砝碼組，使得每個活塞模塊都可實現更寬的壓力量程，不同活塞模塊的量程之間有更大的壓力重疊，以便實現相互比較。
|
全自動化壓力校準
PG9000系列活塞壓力計使用AMH全自動砝碼加載技術，支持100kg自動加碼砝碼組，在表壓和絕壓下均可實現全自動測試。自動加碼大大消除了由人工加載可能造成的磨損，提高砝碼組穩定性。絕壓模式時自動加碼機構在鐘罩內工作，無需破壞真空即可完成不同壓力點的砝碼加載工作，節省了手工更換砝碼時將真空釋放掉再重新建立真空而耗費的大量時間。持續不斷的真空可以實現更低的真空度和更穩定的殘留真空值。
自動加碼使得測試時間大大縮短，工作效率大大提高，，尤其是在進行絕壓測試時更為顯著。更重要的是，自動化的操作更加有利于提高測量的復現性，更加適合進行大量壓力點的測試，這些工作在手動操作時都非常困難。當配合使用COMPASS®壓力校準管理軟件時，測試可以實現完全無人值守的全自動化運行。
長期以來，福祿克公司與世界各國的國家計量院開展廣泛合作，致力于獲得最小的壓力測量不確定度，并向各國家計量院和高端壓力計量實驗室供應了大量的活塞壓力計產品。PG9000系列活塞壓力基準正是這些高水平工作的結晶。
|
|
通用技術指標
|
|
最大壓力量程
|
表壓：11kPa～500kPa；絕壓：11kPa～500kPa
|
|
工作介質
|
氣壓：空氣，氦氣，氮氣
|
|
最大砝碼質量
|
100kg
|
|
壓力連接件
|
DH200為密封和軛圈型接頭，適用于1/4 in (6 mm)圓錐形左旋螺桿，與AE SF250C HIP LF4相當。
|
|
通訊接口
|
RS-232 COM1：連接主計算機；COM2：外部氣壓計
COM3：自動壓力控制器
|
|
重量
|
34kg (不含砝碼)
|
|
尺寸
|
34.1 cm x 54.3 cm x 52.3 cm
|
|
工作溫度范圍
|
15～35oC
|
|
電源
|
85～264VAC,22VA
|
|
壓力測量指標
|
|
活塞模塊型號
|
PC-9607-5
|
|
平臺
|
PG9607
|
|
靈敏度
|
0.02 Pa + 0.5 ppm
|
|
復現性
|
±2ppm
|
|
典型下降速率
|
0.25 mm/min
|
|
型號
|
描述
|
|
PG9607
|
氣體活塞式壓力計平臺，電機驅動旋轉
|
|
PG9600-VAC-REF可選的真空參考硬件
|
進行絕壓測量所需要的硬件。
包含：
· 不銹鋼真空室（鐘型玻璃罩）型件包含排氣閥及配件。
· 帶CDG的真空測量套件，手動閥和互聯，接口和配件。
交付時采用可重復使用的運輸箱，并附帶校準證書。。真空泵以及與鐘型玻璃罩型件的互聯分別單獨供應。
|
|
PC-9607-5
|
砝碼產生壓力：5
kPa/kg
最小壓力：11
kPa
最大壓力：500
kPa
|
|
MS-7001-35
|
砝碼套件（在沒有AMH的情況下用于手動操作）
額定總質量：35 kg
|
|
MS-7002-35
|
35kg砝碼組
|
|
MS-7002-40
|
40kg砝碼組
|
|
MS-7002-45
|
45kg砝碼組
|
|
MS-7002-55
|
55kg砝碼組
|
|
MS-7002-80
|
80kg砝碼組
|
|
MS-7002-100
|
100kg砝碼組
|
|
AMH-100-VAC
|
自動砝碼加載裝置，最高100kg
|
|
MS-AMH-100
|
100kg自動加碼砝碼組
|
|
MS-AMH-60
|
60kg自動加碼砝碼組
|
|
MS-AMH-90
|
砝碼套件（在有AMH情況下用于自動操作）
額定總質量：90 kg
質量組包含AMH質量攜帶鐘交付時采用可重復使用的外包裝和存儲運輸箱，并附帶校準證書。
如果不需要最大的壓力量程，可以使用小于100 kg的質量組。
|
|
MB-7002-0.8
|
質量鐘
要將手動質量組與PG9607結合使用，必須購買質量鐘。質量鐘不包含在PG9607平臺或手動質量組中。
|
通用配件:
|
配件
|
描述
|
|
AMH-100
|
自動加碼器
|
|
MPC1-1000
|
手動操作的氣壓控制器，壓力量程真空可達到7 MPa (1,000 psi)
|
|
COMPASS
|
校準軟件
|
|
PPC4
A700Ku
|
自動壓力控制器/校準器
利用PPC4，可以進行自動壓力控制和活塞式浮動
|
