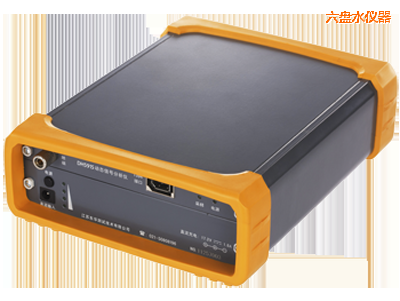

概述DH5918為便攜式動態信號測試分析系統,應用范圍非常廣泛,一套系統,就可完成應力應變、振動(加速度、速度、位移)、沖擊、聲學、溫度、壓力、流量、力、扭矩、電壓等各種物理量的測試和分析。
應用范圍 1、可完成全橋、半橋、1/4橋(三線制)狀態的應力應變的測試和分析; 2、配合橋式傳感器,實現各種物理量的測試和分析; 3、配合IEPE壓電式傳感器,實現振動加速度、振動速度、振動位移(模擬二次積分可選)的測試和分析; 4、電壓輸入,與熱電偶、電渦流傳感器、磁電式速度傳感器及各種變送器配合,對多種物理量進行測試和分析;
特點 1、內置鋰電池,無需外接電源,體積小巧,便于攜帶,適用各種工程試驗現場; 2、 完整的硬件和軟件環境; 3、 系統具有極強的抗干擾能力; 4、最高采樣速率51.2kHz/通道(8通道同時工作); 5、 通道配置靈活,根據用戶要求,任意調整通道類型配置; 6、 DMA方式實時傳送,保證了數據傳送的高速、不漏碼、不死機; 7、 具有信號長時間實時高速記錄功能(海量存貯); 8、 進口雷莫接插件:輸入接插件采用了進口高性能雷莫頭,大大提高了小信號輸入的可靠性,,操作也十分方便; 9、 可靠的硬件質量,保證了你的投入能得到長期穩定的回報; 10、 運行于Windows2000/XP/7操作系統,用戶界面友好、操作簡便靈活; 11、 高度實時:實時采集、實時儲存、實時顯示、實時分析等; 12、 強大的分析、處理功能及完善的在線幫助; 13、多工程管理,允許同時打開、分析、瀏覽多個工程,特別適合多批次大型試驗; 14、 隱藏的各種參數欄,既方便參數設置,又可充分利用圖形區; 15、 直觀便捷的設置:界面上顯示的關鍵內容,如坐標類型、信號類型、坐標刻度等不僅是圖形顯示的關鍵組成部分,而且可直接點擊切換修改,簡單直觀方便; 16、 對數據進行實時頻譜分析、平均譜分析、頻響分析等,還可完成濾波、積分、重采樣等數據預處理功能;
硬件功能 1、多通道、同步并行、高速、長時間、連續采樣,采樣速率51.2kHz/通道; 2、高度集成:模塊化設計的硬件,每臺機箱可插入兩個4通道的數據采集卡和2通道轉速測量模塊。每臺計算機可控制8個數采通道和2個轉速通道同步并行采樣,滿足了多通道、高精度、高速動態信號的測量需求; 3、每通道獨立的16位A/D轉換器:實現了多通道并行同步采樣,通道間無串?dāng)_影響及采樣速率不受通道數的限制,并且大大提高了系統的抗干擾能力; 4、準確的采樣速率:先進的DDS數字頻率合成技術產生高精度、高穩定度的采樣脈沖,保證了多通道采樣速率的同步性、準確性和穩定性; 5、數字磁帶機信號記錄功能:可長時間實時、無間斷記錄多通道信號,多通通并行同步工作; 6、轉速/計數器通道:可接入各種脈沖/頻率輸出型傳感器或計數器,用于轉速、脈沖計數或頻率的測量; 7、可進行多種測量參數的預設置和修正; 8、計算機通過1394通訊,,對采集器進行參數設置(量程、傳感器靈敏度、采樣速率等)、清零、采樣、停止等操作,并實時傳送采樣數據;
技術指標 1、測試通道:一組或二組模塊(每組模塊包括4通道數采和1通道轉速); 2、模數轉換器:16位A/D轉換器; 3、連續采樣速率(存貯深度由計算機剩余硬盤空間容量決定): (1) 整數采樣速率:所有通道同時工作時,每通道10、20、50、100、200、500、1k、2k、5k、10k、20k、50k (Hz)分檔切換; (2) 整數分析頻率:所有通道同時工作時,每通道5、10、20、50、100、200、500、1k、2k、5k、10k、20k(Hz)分檔切換; 4、連續實時整周期采樣: (1) 采樣點數: 128點; (2) 對應的轉速范圍:30~18000轉/分; 5、 抗混濾波器: (1) 濾波方式:模擬濾波+實時數字濾波組合抗混濾波器(過采樣實現); (2) 截止頻率:采樣速率的1/2.56倍,設置采樣速率時同時設定,阻帶衰減:約120dB/oct; (3) 平坦度(分析頻率范圍內):小于0.1dB; 6、電源:智能化管理的可充電鋰電池組供電,, 4通道連續工作大于7小時,8通道連續工作大于5小時。外接工作電源:直流供電(17.2VDC); 7、使用環境:適用于GB6587.1-86-Ⅱ組條件; 8、外形尺寸:210mm(長)×168mm(寬)×60mm(高); 9、儀器自重:約1.7 kg (含電池); 電壓適調模塊 1、輸入阻抗:1MΩ∥40pF; 2、輸入保護:輸入信號大于±15V(直流或交流峰值),輸入全保護; 3、輸入方式:GND、DC、AC、IEPE適調; 4、滿度值:±30mV、±100mV、±300mV、±1V、±3V、±10V、±30V; 5、系統準確度:小于0.5%(F.S)(預熱半小時后測量); 6、系統穩定度:0.05%/h(預熱半小時后測量); 7、線性度:滿度的0.05%; 8、失真度:不大于0.5%; 9、最大帶寬: (1) 直流,DC~30kHz(+0.1dB~-3dB); (2) 交流,3Hz~30kHz(+0.1dB~-3dB); 10、噪聲:不大于3μVRMS(輸入短路, 在最大增益和最大帶寬時折算至輸入端); 11、時間漂移: 小于3μV/小時(輸入短路, 預熱1小時后, 恒溫, 在最大增益時折算至輸入端); 12、溫度漂移: 小于1μV/℃(在允許的工作溫度范圍內, 輸入短路,在最大增益時折算至輸入端); 13、模擬兩次積分: (1) 頻率響應 一次積分:10Hz~10kHz; 二次積分:10Hz~1kHz; (2) 準確度 一次積分:不確定度<3%; 二次積分:不確定度<5%; 應變適調器技術指標: 1、適用電阻應變片阻值:50Ω~10000Ω; 2、供橋電壓: (1) 供橋電壓按2V、5V、10V和24V分檔切換; (2) 供橋電壓精度: 0.1%; (3) 供橋電壓穩定度: 小于0.05%; (4) 供橋電壓最大輸出電流: 50mA; 3、滿度值:1000με、10000με、100000με; 4、平衡方式:16位D/A控制自動平衡; 5、系統準確度:小于0.5%(F.S)(預熱半小時后測量); 6、系統穩定度:0.05%/h(預熱半小時后測量); 7、線性度:滿度的0.05%; 8、最大帶寬:DC~30kHz(+0.1dB~-3dB); 9、失真度:小于0.5%(頻率小于20kHz); 10、噪聲:不大于3μεRMS(輸入短路, 在最大增益和最大帶寬時折算至輸入端); 11、漂移: (1)時間漂移: 小于3με/小時(輸入短路, 預熱1小時后, 恒溫, 在最大增益時折算至輸入端); (2)溫度漂移: 小于1μVε/℃(在允許的工作溫度范圍內, 輸入短路,在最大增益時折算至輸入端); 轉速測量技術指標 1、測量通道數:兩個通道; 2、測量范圍:20~300000轉/分; 3、測量精度:小于0.05%±1轉; 4、每轉脈沖數:1~512個; 5、轉軸比:0.01~100; 6、脈沖寬度:大于等于10μS; 7、輸入信號范圍:TTL、COMS脈沖序列; 8、電源輸出:5V,供電電流最大為50mA; 使用環境 1、溫度: ⑴ 貯存條件:-40℃~60℃; 、 極限條件:-10~50℃; 、 工作范圍:0~40℃; 2、濕度: ⑴ 工作范圍:40℃(20~90)%RH; 、 貯存條件:50℃ 90%RH24h; 3、 振動(非工作狀態): 、 頻率循環范圍:5~55~5Hz; 、 驅動振幅(峰值):0.19mm; 、 掃頻速率:小于或等于1倍頻程/min; 、 在共振點上保持時間:10min; 、 振動方向:x、y、z;
|
