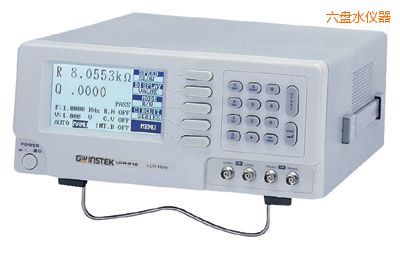

高精密LCR測試儀 |
|
| 型 號：LCR-821 |
| 品 牌：臺灣固緯GWINSTEK |
| 技術指標：12 ~ 200kHz (504 steps) |
 |
六盤水高精密LCR測試儀-LCR-821-臺灣固緯GWINSTEK
高精度LCR測試儀 , 12 ~ 200kHz (504 點)
LCR－800系列是一款應用于零組件/材料測量的LCR測試儀，，可用于研發和生產線等多種不同的應用場合。240x128大型點陣LCD可同時顯示兩組測量參數，而且使用者還可看到所有的測試條件。測量參數的組合，，采用最佳的觀測需求，像R/Q、C/D、C/R和L/Q；LCR－821還具有更精確的阻抗測量模式，可以同時測量阻抗值和相位角。100組測量條件設置記憶體使得LCR-800系列滿足多種測試環境和場合。通過RS-232接口的PC軟件(LCR-viewer)，，可以讓使用者通過PC的控制下,快速及便利的截取并儲存量測的資料。Handler接口是LCR-826/827/829的標配接口。
特點
測試頻率：12Hz ~ 200kHz，可連續調節
0.1% 高測量準確度
100 組設定條件記憶儲存、調取功能
R/Q, C/D, C/R, L/Q, Z/θ, L/R 測試模式
絕對值, Δ值, Δ%值測量顯示
240 x 128 大型 LCD 顯示屏
測試條件及測試結果同時顯示在屏幕上
內建 RS-232C 接口 (含 LCR-Viewer 控制軟件)
|
測試頻率
|
|
|
12Hz ~ 200kHz (504 點)
|
|
基本準確度
|
|
|
0.05%
|
|
測試電壓
|
|
|
5mV ~ 1.275V (5mV步進)
|
|
直流偏壓
|
|
內部
|
2V
|
|
外部
|
0~35V
|
|
顯示范圍
|
|
串/并聯等效阻抗
|
R 0.00001Ω ~ 99999kΩ
|
|
電容
|
C 0.00001pF ~ 99999uF
|
|
電感
|
L 0.00001mH ~ 99999H
|
|
品質因素
|
Q 0.0001 ~ 9999
|
|
損耗因素
|
D 0.0001 ~ 9999
|
|
阻抗
|
|Z| 0.00001Ω ~ 99999kΩ
|
|
相位角(度)
|
θ -180.00° ~ 180.00°
|
|
測量模式
|
|
|
R/Q, C/D, C/R, L/Q, Z/θ, L/R
|
|
等效電路
|
|
|
串聯/并聯可切換
|
|
記憶體
|
|
|
100組
|
|
平均
|
|
|
1~255次
|
|
測量速度
|
|
|
慢, 中, 快
|
|
測量值顯示
|
|
|
絕對值, Δ值, Δ%值
|
|
顯示屏
|
|
|
240 x 128 點陣C.C.F.L 背光LCD顯示
|
|
接口
|
|
|
RS-232C
|
|
電源
|
|
|
100V ~ 240V, 50/60Hz
|
|
附件
|
|
|
電源線 x 1,
操作手冊 x 1,
測試治具: LCR-06A x 1
選購測試治具: LCR-05, LCR-07, LCR-08, LCR-09
|
|
尺寸&重量
|
|
|
330(寬) x 149(高) x 437(長)mm
約 5.5 公斤
|
|
