麗江便攜式超聲波TOFD探傷儀-PXUT-920PLUS-南通友聯
一、產品介紹

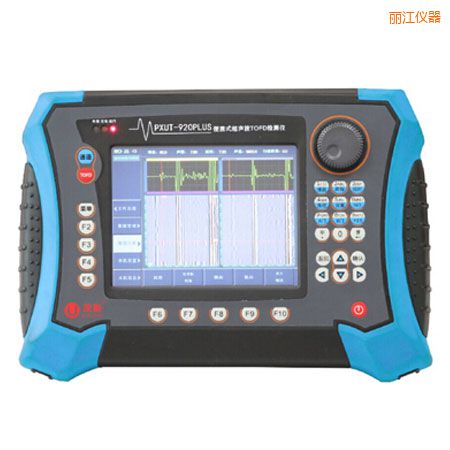

PXUT-920PLUS便攜式超聲波TOFD探傷儀，系南通友聯數碼技術開發有限公司在第三代TOFD檢測儀PXUT-920的基礎上，超聲波探傷儀智昊，研制的多通道增強型TOFD檢測儀。該設備延續了PXUT-920便于攜帶、操作簡便的優點，功能更強大、性能更優異，友聯探傷儀，通道數擴展至12個，是一款具備A掃、B掃、C掃、D掃、TOFD成像，超聲波探傷儀怎么看，導波成像，以及支持P掃功能，為國內無損檢測人員度身定制的多通道增強型TOFD檢測儀。
二、功能特點
●滿足 GB/T4730、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN -14751、NEN 1822、DNV、API、RBIM等標準及新容規、鍋規的指標要求；
●全物理鍵盤和觸摸屏操作方式，全中文顯示界面，操作快捷方便，實用性強；
●能根據工件的厚度進行自動工藝計算，南通友聯超聲波探傷儀價格，進行TOFD分層，a型超聲波探傷儀，并計算出每個分層和每個通道的PCS值。
●模塊式鋰電池供電，經超聲波探傷儀檢測，插拔式結構，可隨時更換電池，續航時間長；
●按JB/T4730.10要求，多通道TOFD+PE組合掃查，能實現大厚壁焊縫一次性100%覆蓋；
●儀器通過國家級機構組織的科技成果鑒定，超聲波探傷儀 合肥，儀器出廠時提供原廠歐標鑒定合格書；
●設備通過“中國法定計量機構” 性能測試并取得測試報告證書同時通過“中國特種設備檢測研究院”性能測試并取得B級及以上（不含限定級）評級。
●我廠舉辦“衍射時差法超聲檢測（TOFD）設備操作培訓班”的資質文件。
三、指標參數
|
通道數
|
4通道（可以擴展到12通道，最多同時連接探頭：12）
|
|
脈沖類型
|
負方波脈沖
|
|
脈沖前沿
|
<8ns
|
|
脈沖寬度
|
50~1000ns連續可調
|
|
阻抗匹配
|
25Ω /500Ω可調
|
|
掃描范圍
|
零界面入射——7000mm鋼縱波
|
|
采樣頻率/位數
|
125MHZ/12bits
|
|
采樣深度
|
512/4096點可調
|
|
重復頻率
|
25-800Hz可調
|
|
波形平均
|
1-8可調
|
|
檢波方式
|
數字檢波
|
|
聲速范圍
|
300～20000 m/s
|
|
動態范圍
|
≥30dB
|
|
垂直線性誤差
|
≤4%
|
|
水平線性誤差
|
≤0.3%
|
|
分辨力
|
>36dB（5P14）
|
|
靈敏度余量
|
>60dB(深200mmΦ2平底孔)
|
|
波形顯示方式
|
射頻波，檢波 (全波、負或正半波),信號頻譜(FFT)
|
|
成像模式
|
根據選擇的操作模式和相應的儀器設置顯示A掃、B掃、D掃
|
|
直線掃查長度
|
0—40000mm，自動滾屏
|
|
記錄方法
|
完全原始數據記錄
|
|
離線分析軟件
|
（1）離線分析軟件應該具備SATF（合成孔徑聚焦）處理功能，進口超聲波探傷儀，差分，直通波拉直功能
（2）離線分析軟件具備圖像處理前和處理后的同屏對比顯示功能
（3）離線圖象分析：恢復和回放掃查時記錄的A掃波形。缺陷尺寸和輪廓
（4）數據報告： 直接打印校驗表、A掃、頻譜圖、B掃圖像、C掃圖像、CB圖像、TOFD圖像、D掃圖像、P掃圖像
|
|
內存
|
1 GB（可升級）
|
|
閃存Quasi HDD
|
4G
|
|
輸出
|
LAN、VGA、USB2.0
|
|
顯示
|
6.5″高亮度真彩色高分辨率SVGA 1024×768像素, 日光可讀 LCD
|
|
控制
|
全物理鍵盤和觸摸屏操作、前板密封鍵盤、鼠標，飛梭
|
|
兼容外部設備
|
USB鍵盤和鼠標，USB閃存卡，通過USB或LAN打印，通過USB或LAN連接PC，超聲波探傷機，SVGA外接顯示器
|
|
儀器操作系統
|
winCE操作系統，超聲波探傷原理，抗病毒能力強
|
|
離線分析軟件操作系統
|
全兼容在Windows™ 98SE, Windows™ 2000, Windows™ XP，Vista,Win7下工作的外接計算機，外接計算機通過網絡或USB連接進行離線數據分析和報告
|
|
檢測數據傳輸
|
檢測信號及編碼器數據應采用單根集成線束形式將信號輸入儀器
|
|
掃查器裝置
|
應配備掃查器，掃查架為全鑄造鋁合金材質，“工”字型雙主梁結構，主梁為兩段式鉸接連接，鏈接角度可實現0°~30°調節，配備集成接線盒及前置信號放大器，并具備強力磁輪壓伸彈簧耦合裝置，且可根據工件的彎曲度調整掃查架的弧度。）
|
|
包裝
|
進口高強度硬塑箱
|
|
電源、電壓
|
模塊式超輕鋰電池，電池連續工作時間不低于6小時
|
|
尺寸
|
240（寬）×155（高）×78（厚） mm，含電池
|
|
重量
|
2.4kg含電池
|
|
防護等級
|
防塵,防潑水設計,儀器達到IP65
|
