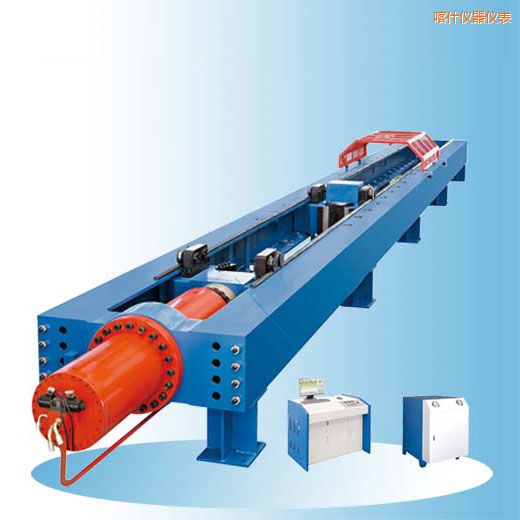

LW-1000、LW-2000、LW-3000臥式拉力試驗機采
用臥式框架結構，單出桿雙作用活塞缸施加試驗力，由計算機控制系統通過控制伺服閥等部件來實現試驗過程的自動控制，試驗數據由負荷傳感器精確采集并傳輸至
計算機，系統自動分析處理及存儲試驗結果，打印機可直接打印所需的試驗報告。本機主要用于氣舉工作筒等的拉伸性能試驗，是一款能滿足現代生產科研和教學等
行業要求的理想試驗設備。
液壓系統采用差動回路，在滿足試驗要求的情況下，可以最大限度的節約試驗的準備時間。油源系統采用壓力跟隨系統，油源系統壓力跟隨負載的增加而增加，可
以有效的節約能源。泵站采用進口伺服閥和進口低噪音共軛內嚙合齒輪泵，配置不大于5μm精密濾油器；由溢流閥控制系統壓力；整套系統按照節能、布局簡潔的
原則進行設計；油箱配電子式油溫、油位計，高壓濾油器，空氣濾清器等并帶有油溫、液位、油阻保護與指示裝置。
LW-1000、LW-2000、LW-3000臥式拉力試驗機主
機部分主要由主機框架、油缸座、油缸、前夾頭座、后夾頭座及負荷傳感器等部件組成。本機結構為拉壓單空間結構，試驗空間內可以進行拉伸試驗。油缸座、主機
框架和后夾頭座形成受力框架，活塞和前夾頭座形成施力機構。前后夾頭座內裝有附具用來夾緊試樣。負荷傳感器安裝在前夾頭座上，并與活塞連接。拉伸試驗時，，
首先將活塞伸出，然后夾持試樣，通過活塞回縮帶動前夾頭座向前移動，從而將試驗力施加到試樣上，傳感器將實時測得的力值信號傳給計算機；壓縮試驗時，，將活
塞縮回，然后夾持試樣，通過活塞伸出帶動前夾頭座向后移動，從而將試驗力施加到試樣上。后夾頭座由電機驅動在主機框架上移動，從而調整拉伸空間的大小，到
達合適位置后，手動插銷將后夾頭座固定。在框架的兩側各有一套拉桿機構，對整個框架施加一定的預壓縮力，防止在壓縮試驗時，框架焊縫受到破壞。試驗區域設
有防護罩，可防止試樣斷裂后崩出傷人。
電氣控制臺布置于試驗操作區，并有專門設計的操作面板使各類操作一目了然。電氣元器件采用國際知名品牌，性能穩定，，質量可靠。操作按鈕為24V弱電控制，保證了操作人員的安全。
