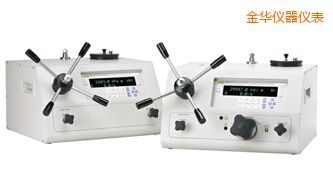

金華數字壓力校準器-E-DWT-H-美國福祿克FLUKE
1.傳統活塞壓力計的最新選擇
E-DWT-H給壓力校準帶來了新突破，它徹底改善了液壓校準的流程�；谙冗M(jìn)的電子和機械設計，地鐵圍巖壓力計算，用來替換機械的通過砝碼工作的傳統活塞式壓力計。E-DWT-H堅固便攜，簡單易用，不僅可以在實驗室或計量室替代很多傳統活塞壓力計的工作，還可以攜帶至現場完成現場的計量和校準工作。這一集成式液體壓力校準器將高精密、簡單的壓力輸出控制操作與方便、實時的高精準壓力測量完美結合地在一起。
E-DWT-H的不確定度是讀數的±0.02 %，量程最高可達200MPa（30,000psi）。配置兩支傳感器時可在滿量程的1%到100%范圍內實現此不確定度。儀器內置的壓力產生和控制部分可以讓操作人員在全部量程范圍內輕松、方便地對被校準儀表進行加壓及精密調壓。
2.活塞壓力計的性能，數字式壓力計的便利性
E-DWT-H提供了優異的不確定度，像活塞壓力計一樣具有長期的穩定性，避免了活塞壓力計需要加壓泵、施加砝碼、手泵連接等多種不便。
·
不需要反復加載和卸載砝碼，不需定期送檢砝碼
·
不需重力加速度以及溫度的修整
·
不需更換活塞，儀器幾秒鐘即可更換Q-RPT來更換量程
·
幾乎不受水平高度和振動部的影響
·
可精密設置任何壓力數值，沒有類似砝碼的那種最小砝碼分辨率的限制
·
無論什么壓力單位，都可以精密設置在任何（整數）量程上，數字式大氣壓力計，而砝碼受限于壓力單位
·
特別適合于精密設置和測量某個整數壓力點的應用，例如指針式壓力表
·
自動的測試、校準流程以及數據的采集
·
可以通過PC控制完成自動的數據采集
·
校準方便，不需使用平衡法進行校準
·
使用COMPASS?軟件可實現自動校準
性能優異
E-DWT-H可以提供讀數±0.02%，從1%至100%滿量程。E-DWT-H的優異壓力測量性能來自于福祿克DHI壓力計量校準部的Q-RPT。Q-RPT測量壓力是通過測量壓力作用于石英晶體的震蕩頻率來測量壓力的。我們的每一個Q-RPT模塊都是經過基準級的壓力校準步驟嚴格的篩選和線性化。只有那些線性度、穩定性、重復性等性能指標都非常優異的傳感器才能被選中。這種確保高性能Q-RPT的嚴格篩選流程及步驟是福祿克DHI壓力計量校準部20多年、數萬只傳感器篩選的經驗累積。因此我們才能夠承諾我們所提供的傳感器是性能非常優異的傳感器，從而保證了福祿克校準器的優異性能0。
Q-RPT模塊化傳感器的優點：除了出眾的計量性能之外，Q-RPT 傳感器模塊還具備其他一些優點：
·
幾乎可以忽略的預熱時間
·
傳感器核心元件和測試的介質為隔離模式
·
幾乎不受方向性的影響
簡單易用
操作時很小的扭矩可以產生直至200MPa（30,000psi）的壓力。完美人體工程學設計的單獨的微調旋鈕可以實現壓力的精細調整。使用系統內置的自吸泵，可輕松實現系統內介質填充，將管路中不需要的氣體排出，并可建立一定的系統初始?jí)毫Γ瓿善巾樀膲毫π?zhǔn)。
通過使用自動量程（AutoRange）功能，可以針對被校準儀表的特定量程實現優化和安全保護。使用自動量程功能時，儀器可自動選擇最合適的參考?jí)毫鞲衅鞑?yōu)化系統設置以覆蓋指定量程。若系統包含兩只參考?jí)毫鞲衅鳎?dāng)高壓傳感器工作時，保護閥會將低壓傳感器與高壓壓力隔離以避免過壓損壞。聲音和燈光指示器提示操作人員將關斷閥設置到正確位置。
用戶可自定義的分辨率和測試限，從而可根據被校準儀表的指標實現最優的性能。儀器具有自動調零功能，通過與大氣相通可快速實現再次自動調零。
儀器操作簡單，根據用戶可定義的標準來提供“就緒/未就緒”提示燈，確保測量的一致性，接觸壓力計，保證其與操作人員的判斷無關。
此外，E-DWT-H不受當?shù)刂亓颦h(huán)境溫度的影響；可以在任何壓力單位上直接設置讀取數值，無須裝卸砝碼。運行自動測試時，可選腳踏開關方便進行數據采集。
堅固便攜
·
在無交流電源供電情況下，活塞式壓力計，可用電池選件進行供電(選件含電池與充電器）。可充電電池支持儀器在現場連續工作長達 8小時
·
壓力產生、調整、測量、數據采集高度集成在一個便攜儀器中
·
可選帶滾輪便攜箱方便攜帶和運輸至現場
·
便攜式儀器箱選件包含防雨設計，堅固耐用
E-DWT-H的設計特別考慮了現場的壓力校準應用�？蛇x的帶滾輪的堅固便攜箱可以方便運輸和攜帶到現場，快速安裝和設置。加之電池選件，可以支持8小時的現場校準。不需要在現場填充介質，不需要拆裝硬件�？芍^到了就校，校完就走。
自動測試
自動測試（AutoTestTM）：讓操作人員快速設置測試點，并實現全部與量程有關的參數設置。RS232接口可以通過可選的COMPASS軟件完成數據實時采集并完成用戶所需的校準報告。
儀器所選擇的分辨率和穩定性測試是基于被校準儀表的量程來設定的。根據所設置的上限，儀器會提供過壓報警和過壓保護。如果運行自動測試（AutoTests）， 儀器將會提示操作人員設置測試步驟的每個校準點，而基準的數據將會自動保存以供調出或下載。簡單的校準步驟可以快速方便地進行設置，而那些復雜的校準測試步驟可以存儲起來便于以后直接調用。
E-DWT-H除了可以通過手動操作儀器前面板完成各種參數設置、測試過程之外，還可以使用計算機軟件對其進行控制，實現校準過程所需的全部參數設置。如壓力單位、壓力量程、儀器分辨率等參數。
該軟件具有中文界面，遙測讀數壓力計，操作和使用非常方便。通過建立常用的校準過程設置并保存，地基檢測壓力計算，在校準時可以快速調用，擋土墻土壓力計算公式，大大提高了工作效率，進口數字壓力計，降低了對人員的要求，提高的測試的復現性。測試的數據可以被自動保存，用戶可隨時查看測試數據及測試過程的其他相關信息。用戶還可以同時軟件自帶的測試記錄編輯器，自定義測試記錄格式，最大程度地滿足不同用戶的需求。
|
通用技術指標
|
|
電源要求
|
數字測量部分：12 VDC，1.2 A
12V交直流轉換器：100 to 240 VAC，50-60 Hz
|
|
溫度范圍
|
使用：10 to 40℃
儲存：-20 to 70℃
|
|
相對濕度
|
使用：0 to 70%
儲存：0 to 100%
|
|
重量
|
單傳感器：約12kg
雙傳感器：約14kg
|
|
尺寸
|
41.4 cm寬×26.9 cm高×37.1 cm深
(16.3 in.×10.6 in.×14.6 in.)
使用高壓縮容量時高為33.6 cm (13.2
in.)
|
|
壓力范圍
|
取決于內部傳感器
最大200 MPa (30 000
psi)，糧堆側壓力計算，標準壓縮容量模式
最大100 MPa (15 000
psi)，高壓縮容量模式
|
|
工作介質
|
交貨時為癸二酸酯或無液體
可使用介質包括癸二酸酯，硅油，丙烯，
全氟化/部分氟化液體，酒精
|
|
儲液罐容積
|
300 cc (18 in.3)
|
|
變?nèi)莘e壓縮容量
|
標準：3 cc (0.18 in.3)最大200 MPa (30 000 psi)
高壓縮：7 cc (43 in.3)最大100 MPa (15 000 psi)
|
|
填充與啟動泵位移
|
3.7 cc (0.23 in.3)
|
|
壓力測試接口
|
DH500陰螺紋
注：DH500是一種6mm(1/4in.)管狀錐螺紋，左旋密封，與AE F250C，HIP HF4等等同
|
|
壓力量限
|
最大工作壓力：高壓傳感器量程上限。標準壓縮容量時最大為200MPa (30 000 psi)，高壓縮容量時最大為100MPa
最大啟動泵壓力：700 kPa (100
psi)
使用低壓傳感器時的最大工作壓力為低壓傳感器測量上限
低壓傳感器安全閥壓力設置：
A40M傳感器：44.7 MPa (6480
psi)
A20M傳感器：22.3 MPa (3240
psi)
A14M傳感器：15.7 MPa (2200
psi)
A10M傳感器：10.8 MPa (1570
psi)
A7M傳感器：7.6 MPa (1100
psi)
|
|
通訊端口
|
RS232 (COM1, COM2)
|
|
電池及充電器選件技術指標
|
|
|
電源要求
|
100 to 240 VAC，50/60 Hz，最大功耗15 W
|
|
|
工作溫度范圍
|
10 to 40℃
|
|
|
儲存溫度范圍
|
-20 to 70℃
|
|
|
重量
|
2 kg (4.4 lb)
|
|
|
尺寸
|
8 cm高×22.5 cm寬×20 cm深
(3.1 in.×8.9 in.×7.9 in.)
|
|
|
|
|
電池類型
|
鎳-氫電池
|
|
|
電池電壓
|
12 VDC
|
|
|
電池容量
|
典型：9000 mAh
最�。�8200 mAh
|
|
|
充電時間
|
電量耗盡時完全充滿約需14～16小時
|
|
|
電池供電運行時間
|
8小時
|
|
|
壓力測量指標
|
|
預熱時間
|
冷啟動推薦15分鐘預熱
|
|
正常工作溫度范圍
|
10 to 40℃
|
|
分辨率
|
默認：當前量程的0.01 %，用戶可調至傳感器最大量程的1ppm或當前自動量程的10ppm，取較大者
|
|
精度1
|
讀數的± 0.018%或傳感器量程的0.0018%，取較大者
|
|
長期穩定性2
|
一年：讀數的± 0.0075%
兩年：讀數的± 0.015%
|
|
測量不確定度3
|
一年：讀數的±0.02%或傳感器量程的0.002%，取較大者
兩年：讀數的±0.025%或傳感器量程的0.0025%，取較大者
|
1.組合了線性度、遲滯和重復性。
2.一年期的傳感器測量穩定性(k=2)是認為在使用自動調零功能下獲得的。
由于穩定性指標僅能夠預測且每只傳感器均不相同，所以對于某特定傳感器的穩定性指標是從經驗值獲得的。
3.傳感器示值相對于所施加的壓力真值的最大偏差，包括精度、長期穩定性、10~40 ℃溫度影響和校準不確定度(認為校準參考不確定度為讀數的±0.005%，平板硫化機壓力計算， k=2)的合成與擴展(k=2)，方法符合ISO測量與不確定度表述指南。
|
型號
|
描述
|
|
E-DWT-HV
AhhhM/AlllM
|
E-DWT:數字式壓力校準器
E-DWT-H：數字式壓力校準器(E-DWT)
HV：高壓縮容量（最大壓力為100MPa），如不需高壓縮容量時不需此項。
AhhhM：高壓傳感器(Hi QRPT)，其中hhh表示傳感器量程
AlllM：低壓傳感器(Lo QRPT)，其中l(wèi)ll表示傳感器量程。如不需低壓傳感器時無需此項。
將E-DWT-H進行如下配置：
1. 確定需要測量的最大壓力，從表中選擇相應的傳感器作為高壓傳感器(Hi Q-RPT)。
2. 在高壓傳感器(Hi Q-RPT)量程的10%以?xún)?nèi)，不確定度為一個常數，即± 0.02%乘以10%傳感器量程；如在低壓范圍需更好的不確定度指標，則需增加一只低壓傳感器(Lo Q-RPT)，低壓傳感器不能高于A40M。
3. 如需要可指定用高壓縮容量替代標準壓縮容量（最大壓力限制為100MPa）。
4. 設備的標準配制裝有癸二酸油校準液。如發貨時不需隨機灌裝液體介質，請指定“無液體”
|
通用配件:
|
配件
|
描述
|
|
A100M
|
只可作為高位Q-RPT。低位Q-RPT必須為A40M或更低。
SI版儀表最大范圍[MPa] 100
US版儀表最大范圍[psi] 15,000
|
|
A10M
|
SI版儀表最大范圍[MPa]
10
US版儀表最大范圍[psi]
1,500
|
|
A140M高位Q-RPT
|
只可作為高位Q-RPT。低位Q-RPT必須為A40M或更低
SI版儀表最大范圍[MPa] 140
US版儀表最大范圍[psi] 20,000
|
|
A14M
|
SI版儀表最大范圍[MPa]
14
US版儀表最大范圍[psi]
2,000
|
|
A200M高位Q-RPT
|
只可作為高位Q-RPT。低位Q-RPT必須為A40M或更低。
SI版儀表最大范圍[MPa] 200
US版儀表最大范圍[psi] 30,000
|
|
A20M
|
SI版儀表最大范圍[MPa]
20
US版儀表最大范圍[psi]
3,000
|
|
A40M
|
SI版儀表最大范圍[MPa]
40
US版儀表最大范圍[psi]
6,000
|
|
A70M高位Q-RPT
|
只可作為高位Q-RPT。低位Q-RPT必須為A40M或更低
SI版儀表最大范圍[MPa] 70
US版儀表最大范圍[psi] 10,000
|
|
A7M
|
SI版儀表最大范圍[MPa]
7
US版儀表最大范圍[psi]
1,000
|
