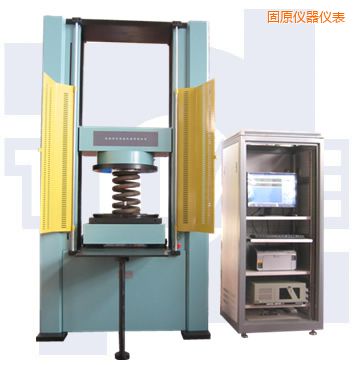

產品概述： 微機控制彈簧橫向剛度試驗機是面向機車彈簧制造企業研制的彈簧負荷試驗機，除了具有常規彈簧試驗機的測試功能外，能嚴格按歐洲標準EN13298對機車車輛懸掛系統中的螺旋鋼懸掛彈簧進行軸向剛度、橫向位移、橫向力、橫向剛度、偏移方向、偏移角度進行測試和計算，輸出不同的坐標曲線。 該機由驅動系統、加載系統、傳動系統、測量控制系統、顯示系統等組成，采用全數字交流伺服電機及驅動器，精密行星減速器、高效無間隙同步齒形帶及精密滾珠絲杠組成傳動。運行穩定、可靠。
該機能提供的各項功能： 1.常規彈簧試驗功能： 具有力、位移、變形等多種控制模式： a) 設定試驗力，檢測彈簧的變形量（撓度）。 b) 設定變形量（撓度），檢測彈簧的試驗力。 c) 設定試驗力，檢測彈簧的剩余高度； d) 設定彈簧的剩余高度，檢測彈簧的試驗力； e) 檢測彈簧的剛度（柔度）； 通用功能 a) 根據不同的彈簧設計要求，輸入已知參數，就可自動實驗，試驗完成后自動返回試驗初始位置。如果進行批量測試，會更顯示出強大的優越性，用戶只需一次性輸入試驗參數，空氣彈簧爆破試驗機，就可實現實驗過程中除更換彈簧外的所有自動化操作，具有非常高的測試效率。 b) 能完成傳感器的參數標定、零點清除、參數存儲與加載等功能；控制器具備各類試驗參數超限、超設定自動停機或報警等保護功能； c) 操作系統WindowsXP平臺下，全中文操作界面，人機界面友好， 試驗機的全部操作通過計算機鍵盤和鼠標完成，計算機屏幕顯示試驗力、位移、橫梁移動速度、試驗機工作狀態等，并具有快捷鍵操作。實時采集數據、數據運算處理，并提供數據儲存、查詢、打印等功能，能實時顯示、繪制試驗力—變形曲線，彈簧軟床墊翻滾耐久試驗機，能進行曲線放大或縮小，曲線的局部放大，并且用戶可在放大區域內通過鼠標拖動來實現放大曲線的平移。 2.橫向剛度、橫向自由彎曲變形測試功能 將規定軸向靜力作用于彈簧上，測量出彈簧在X,Y軸的變形量及其方向，計算出測量平臺的彎曲方向、偏移量及其角度； 將規定軸向靜力作用于彈簧上，床墊彈簧疲勞試驗機， 測量平臺能夠返回其初始中心位置的力，即彎曲力； 將同一大小的軸向靜力作用于彈簧上，對彈簧不斷施加橫向的力，測量規定橫向位移下的橫向力，計算出彈簧的橫向剛度并繪制出彈簧的橫向剛度--變形曲線。 3.輸出的結果
主要技術指標： 序號 檢 驗 項 目 技 術 要 求 1 最大試驗力 軸向 橫向 300kN 20kN 2 試驗力有效測量范圍 1%-100% 3 試驗力最小讀數值 軸向 橫向 0.01kN 0.001kN 4 位移最小分辨率 0.01mm 5 試驗力示值相對誤差 精確測量范圍內≤±1.0% 6 試驗機精度等級 1級 7 位移示值精度 ±（150 0.30L）μm,注：L為測定的任意位置距離。單位：（mm） 8 試驗機有效試驗空間 軸向 X向 Y向 800mm ±50mm ±50mm 9 軸向上、下壓盤平行度誤差 ≤0.2mm 10 軸向上、下壓盤偏移量誤差 ≤1.0mm 11 軸向加載速度 0.005mm/min～300 mm/min（無級調速） 12 橫向加載速度 0.02mm/min～200 mm/min （無級調速） 13 速度精度 速率＜10mm/min時，為設定值的±1%以內；速率≥10mm/min，為設定值的±0.5%以內； 14 軸向壓盤直徑 ∮550mm 15 主機工作臺左右跨度尺寸 700mm 16 主機工作臺前后寬度尺寸 380mm 17 機器總功率 8.5kW 18 電源電壓（三相四線，須可靠接地） 380VAC 50Hz 时代集团公司成立于1984年10月，由彭伟民、王小兰等一批科技人员创办，是北京中关村地区成立最早的机电行业领域的高科技制造企业。 时代集团秉承“自我设计、协同工作、创造卓越”的发展宗旨，始终坚持“国内一流、世界先进”、“不求唯一、但要第一”的产品开发目标，“杰出的高技术产品、令人放心的质量、让您满意的服务”的质量方针，经过30年的不懈努力，目前已发展壮大为拥有30亿元资产、8家控股公司及30余家销售型子公司和办事处，员工近2000人，产品涉及检测仪器、焊接设备、试验机、机器人等领域的高科技产业型经济实体。建有国家级技术中心及企业博士后流动站。公司1995年通过ISO9001质量体系认证，是中国焊接行业首家通过认证的企业。此外，2008年公司获得环境管理体系（ISO14001：2004）和职业健康安全管理体系（OHSMS18001：2001）的认证。 北京时代之峰科技有限公司成立于2002年8月14日，其研制的便携检测仪器产品属国内一流、世界先进水平。使用TIME®商标覆盖所有产品型号，经过二十余年的不懈努力和积累，便携式仪器已经具有里氏硬度仪、粗糙度仪、洛氏硬度仪、维氏硬度仪、邵氏硬度仪、超声波测厚仪、超声波探伤仪、涂层测厚仪、测振仪等十二个系列近百种型号。同时，北京时代之峰科技有限公司向国内外市场销售材料试验机、冲击机、弹簧试验机。TIME®品牌的便携式仪器是“北京名牌产品”。硬度仪在国内属首创，成为中国硬度测试史上的里程碑。时代粗糙度仪是目前国内最先进、功能最齐全的检测仪器。时代品牌便携式仪器产品先后获得国家级新产品称号并列入国家级火炬计划，出口至全球五十余个国家和地区。TIME®便携式仪器是目前国内外同类产品市场量最多，用户采用最多的中国品牌产品。 北京时代之峰科技有限公司依托时代集团多年来形成的检测仪器领域的技术优势而建立的专业化高科技企业。目前，仪器产品已涵盖力学测试、长度计量、无损检测等众多应用领域，种类涉及里氏硬度计、橡胶硬度计、数显洛氏、布氏、显微维氏、高端硬度计、粗糙度仪、涂层测厚仪、超声波测厚仪、测振仪、测温仪、超声波探伤仪、磁粉探伤仪、电子万能试验机、弹簧试验机、冲击试验机、金相制样设备等几十个系列300多个型号，产品出口至全球60余个国家和地区，荣获“北京市名牌产品”称号。 您是否担心选型错误导致无法使用？ 东方嘉仪独家提供100%零风险承诺，保证购买后不满意免费退换货。只要通过我们的销售人员进行型号的选择，一旦购买后使用不满意，我们将立即无条件予以换货，或100%全额退还货款。 ◇东方嘉仪成立于2003年，主要从事工业检测仪器研发生产和销售，提供仪器选型+配送+安装调试+培训服务。 ◇已有2万家客户见证，先后为120个行业超过20000家企业供应仪器，得到众多企业、用户的广泛认可与赞扬。 ◇东方嘉仪为国内唯一注册仪器服务品牌，注册了应用于仪器仪表销售领域的“东方嘉仪”品牌。 ◇我们不仅为您提供高质量、高性能的检测仪器，另外还有经验丰富、维修技术高的团队为您免费售后服务支持。
|
|||||||||||||||||||||||||||||||
 |
       |
