固原超聲波測厚儀-DMS2E-美國GE

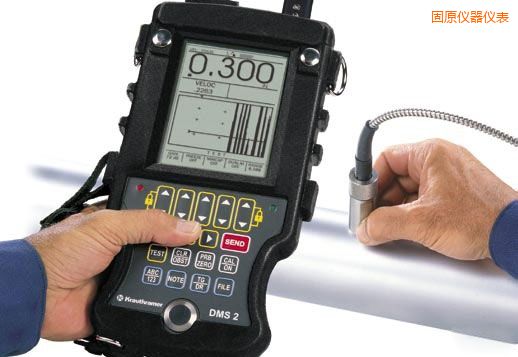

DMS 2 型超聲波測厚儀是一種創新的A-掃描數字測厚儀/數據記錄器。它基于Krautkramer的TopCOAT專利技術，采用自動速率模式(Auto- V)，集眾多優秀特性于一身，使用簡便。DMS 2還配置了一個通過采用直接光照技術而增強對比度的1/4VGA(320 x 240)大屏幕顯示器，能顯示所有相關的檢測數據。
為了進一步提高檢測的可靠性，讓檢測更加方便，我們在DMS2上加裝了最先進的技術和特殊功能。你可以在三種不同型號的儀器中作出選擇：除標準型儀器DMS2之外，我們有為更簡單應用而設計的DMS2E；而具備TopCOAT方法的DMS2TC，可透過涂層進行厚度測量。
TopCOAT
用獲得專利的“TopCOAT”方法(DMS2TC)，我們已能夠透過涂層進行腐蝕測量。這種方法通過測量工具顯示管壁表面的嚴重腐蝕，在增益高的情況下，即使是很小的凹坑也能被檢測出來。涂層和母材測量一次就搞定并同時顯示在你眼前!
Auto-v
如 果你的零件沒有涂層，你可以使用Auto-v功能。它簡體了傳統的厚度測量，是一種獨特的方法。用Atuo-v你在不知道材料聲速時也能測量零件厚度。這
使你測量沒有涂層的不同材料時無需附加的校準，也無需任何校準標準。不用知道材料的聲速就能測量了，昔日的缺點不復存在!
DMS2E/DMS2/DMS2TC產品特點
-
外罩防塵、防水、抗沖擊，并備有供現場使用的橡膠套以適用于惡劣條件
-
帶背光的大LCD顯示屏能夠顯示數字讀數、A掃描、B掃描和設備設置
-
A掃描大屏幕顯示，以進行信號測量核對和調整
-
雙-多模式進行帶涂層表面的厚度測量
-
TopCOAT法 – 即使后壁被腐蝕，涂層和基礎材料的測量只需一次測量即可同時被讀取和顯示
-
自動速率模式 – 元件的厚度測量可以通過未知的聲速來進行，而無需參考塊
-
使用標準AA鋁錳電池的運行時間為40小時
-
用戶友好的菜單能迅速進行設備設置和功能使用
-
數據存儲能記錄字母與數字編碼的調整數據組
-
靈活的數據記錄器，能進行字母與數字輸入
-
串行RS232接口進行電腦或串行打印機的數據傳送
-
對話探頭和所有探頭的自動零點識別優化了性能
-
選擇面最廣泛的探頭范圍能解決眾多運用問題
DMS2E/DMS2/DMS2TC技術參數
|
型號選擇
|
DMS2E-基本型
DMS2-標準型
DMS2TC-具有TopCOAT測量模式和Auto-V測量模式
|
|
測量范圍
|
DMS2E：0.6mm到635mm(鋼)，取決于探頭，材料和表面情況
DMS2/DMS2TC：0.2mm到635mm(鋼)，蘭泰超聲波測厚儀，取決于探頭，材料和表面情況
|
|
測量模式
|
多重回波波前雙晶測量模式、最小值獲取模式、DaulMulti運行模式。
TopCoat和Auto-V(僅限DMS2TC)
單晶測量模式包括多重回波的波形前沿/峰值測量法和表面回波與底面回波間缺陷測量法(僅限DMS2E/DMS2)
|
|
探頭調零
|
通過調零試塊自動或手動調零
|
|
V聲程修正
|
自動
|
|
分辨率
|
0.01mm和0.1mm
|
|
增益
|
自動或手動(1dB步進)
|
|
接收帶寬
|
0.5～15MHz
|
|
顯示
|
71x95mmLCD，240x320象素，帶背光，對比度可調
4位顯示，超聲波測厚儀使用說明書，數字字體高12.7或19mm(可選)
A掃描實心/空心回波顯示，濟南超聲波測厚儀，柵格可選；
B掃描(同步的)、整流、全波、正半波、負半波
射頻模式(僅限DMS 2/DMS 2TC)
閘門可調節
|
|
供電
|
4節5號電池或NiMH電池
|
|
操作時間
|
在有背光和操作頻率在4Hz情況下，
使用NiMH電池可超過40小時
|
|
存儲
|
150000個數據和1100幅A或B掃描
|
|
輸出
|
RS232接口
|
|
工作溫度
|
-10～50℃
|
|
尺寸
|
256x129x30mm
|
|
重量
|
括電池885g
|
DMS2E/DMS2/DMS2TC常用探頭
|
名稱
|
型號
|
測量范圍
|
頻率
|
接觸直徑
|
工作溫度
|
最小鋼管直徑
|
探頭線型號
|
|
標準探頭
|
DA301
|
1.2～200mm
|
5MHz
|
12.1mm
|
-20～60℃
|
25mm
|
DA231
|
|
超厚探頭
|
DA303
|
5.0～300mm
|
2MHz
|
16.2mm
|
-20～60℃
|
127mm
|
DA231
|
|
超薄探頭
|
DA312
|
0.6～50mm
|
10MHz
|
7.5mm
|
-20～60℃
|
20mm
|
DA235
|
|
超薄探頭
|
DA312B16
|
0.7～12mm
|
10MHz
|
3.0mm
|
-20～60℃
|
15mm
|
自帶導線
|
|
高溫探頭
|
DA305
|
4.0～60mm
|
5MHz
|
16.2mm
|
10～600℃
|
|
DA235
|
|
高溫探頭
|
HT400
|
1.0～254mm
|
5MHz
|
12.7mm
|
10～540℃
|
50mm
|
KBA535
|
|
TopCOAT探頭
|
TC506
|
涂層0.05～2.0mm
基體0.5～7.0mm
|
|
15.9mm
|
<54℃
|
|
KBA531TC
|
注: 所示溫度為廠家理想狀態試驗所得，實際溫度會低于此溫度。注意高溫耦合劑的正確使用方法。
測試高溫表面時需用高溫耦合劑。
TopCOAT探頭專配DMS2TC測厚儀
