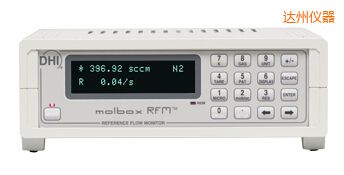

流量測量主機 |
|
| 型 號：molbox RFM |
| 品 牌：美國福祿克FLUKE |
| 技術指標：用戶手冊、校準證書、電源線、(2) molbox RFM到molbloc壓線、(1) molbox RFM到molbloc數據線、(2)直通壓力快速連接器 |
 |
達州流量測量主機-molbox RFM-美國福祿克FLUKE
molbox RFM是一個輔助單元，可使用molbloc-L層流和molbloc-S聲速流元件進行質量流量測量。
molbloc 流量元件通過兩個壓力連接件和一根數據線連接到 molbox RFM 上。molbox RFM 從 molbloc EEPROM 讀取校準數據，并利用其內置的高精度參考?jí)毫鞲衅?(RPT) 測量 molbloc 的上游壓力和下游壓力。歐姆測量系統讀取 molbloc 鉑電阻測溫儀的電阻，然后由此計算 molbloc 溫度。利用存儲在 molbox RFM 內存中的 molbloc 校準數據、壓力、溫度和氣體屬性，可計算出通過 molbloc 的氣流流速。對于 molbloc-L 流量元件，在流量量程 10% FS 以下時，，可以選擇微量程選項來提高流量測量分辨度和精確度。
molbox RFM 和 molbloc 流量元件應用廣泛，，適用于需要高精確度測量低氣流的測量、測試和校準應用。對于主要考慮結構緊湊、量程可調性高、成本較低的應用來說，molbox RFM 是理想之選。第二種型號 molbox1+ 針對的優先考慮不確定度的應用。要配置質量流量校準系統，請查看隨后幾頁，選擇 molbloc 和壓力相關校準，以便更好的覆蓋您的流量量程和壓力狀況。molstic 安裝系統和 COMPASS® for
molbox 流量校準軟件可以幫您完善系統。
·
結構緊湊
·
molbloc-L 覆蓋的流量量程從 1 sccm 到 100 slm，，而 molbloc-S 覆蓋的流量上限更是達到了 5000 slm
·
從 20 種不同的氣體中選擇
·
利用 100:1 可調性實現認證的測量不確定度 ±0.5% 讀數
·
內部閥門，可實現內置的清洗、泄漏測試和自重支持
·
包括求和、取平均值、高值/低值及偏差等高級測量函數
·
完善的前面板控制以及 RS232 和 IEEE-488 遠程通信
·
利用可由用戶設置的參考?jí)毫蜏囟葼顟B(tài)，測量質量和體積流量
· 流量測量技術指標
·
molbox RFM 可測量通過 molbloc 流量元件的流量。molbloc-L 的流量量程、可用工作壓力和壓力差，或者 molbloc-S 的流量量程、絕壓量程，取決于所使用的 molbloc 元件和校準選項。請參閱 molbloc-L 和 molbloc-S 量程表，了解校準和量程詳情。
·
molbloc-L 量程最高可達 3E4，可通過微量程選項提高在 10% FS 以下時的分辨率和精確度。對于 1E5-L molbloc，必須使用微量程選項才能達到技術指標。
|
molbox RFM
|
|
|
molbloc-L（量程從1E1-L到3E4-L）
|
molbloc-S（所有量程）
|
|
測量更新速率
|
1秒
|
1秒
|
|
范圍
|
到molbloc滿刻度，取決于氣體和molbloc壓力
取決于校準類型（請參閱molbloc-L量程表）
|
流量相對于20 kPa到200 kPa絕壓（3 psia到30 psia）或20 kPa到200 kPa絕壓（7 psia到70 psia）上游
（請參閱molbloc-S量程表）
|
|
分辨率
|
0.01% FS
|
±0.01%讀數
|
|
線性
|
±0.23%讀數，從10%到100% FS
±0.023% FS，在10% FS以下
|
±0.25%讀數
|
|
重復性
|
±0.1%讀數，從10%到100% FS
±0.01% FS，，在10% FS以下
|
±0.1%讀數
|
|
精確度1
|
±0.25%讀數，，從10%到100% FS
±0.025% FS，在10% FS以下
|
±0.3%讀數
|
|
預測的穩定度2
（一年期）
|
±0.15%讀數，從10%到100% FS
±0.015% FS，在10% FS以下
|
讀數的±0.2％
|
|
測量不確定度3
|
±0.5%讀數，從10%到100% FS
±0.05% FS，在10% FS以下
|
±0.5%讀數，，從50 kPa到500 kPa，±0.5%流量@
50 kPa從20 kPa到50 kPa
|
·
|
具有微量程選項的molbox RFM
|
|
|
molbloc-L（量程從1E1-L到3E4-L）
|
molbloc-L（量程僅僅是1E5)
|
|
測量更新速率
|
1秒
|
1秒
|
|
范圍
|
從0到molbloc滿刻度，取決于氣體和molbloc壓力
取決于校準類型（請參閱molbloc-L表格）
|
從0到molbloc滿刻度，取決于氣體和molbloc壓力
取決于校準類型（請參閱molbloc-L表格）
|
|
分辨率
|
0.01% FS，0.001% FS以下
10% FS
|
0.01% FS
|
|
線性
|
±0.23%讀數，從1%到100% FS；±0.0023% FS，在1% FS以下
|
±0.25%讀數，，從5%到100% FS
±0.0125% FS，在5% FS以下
|
|
重復性
|
±0.1%讀數，從1%到100% FS
±0.001% FS，在1% FS以下
|
±0.2%讀數，，從5%到100% FS
±0.01% FS，在5% FS以下
|
|
精確度1
|
±0.25%讀數，，從1%到100% FS
±0.0025% FS，在1% FS以下
|
±0.32%讀數，從5%到100% FS
±0.016% FS，在5% FS以下
|
|
預測的穩定度2
（一年期）
|
±0.15%讀數，從1%到100% FS
±0.0015% FS，在1% FS以下
|
±0.2%讀數，從5%到100% FS
±0.01% FS，在5% FS以下
|
|
測量不確定度3
|
±0.5%讀數，從1%到100% FS
±0.005% FS，在1% FS以下
|
±0.5%讀數，從5%到100% FS
±0.025% FS，在5% FS以下
|
· molbloc-S（所有量程）
·
除了沒有微量程以外，其他技術指標與 molbox RFM 相同。只要將 molbox RFM 連接到 molbloc-S 上，就會禁用微量程傳感器。
· 1 精確度：包含線性度、遲滯和可重復性。
· 2 預測的穩定度：典型 molbox RFM 和 molbloc 在典型環境下使用時一年內從零到范圍值的最大變化情況。由于穩定度只能是一種預測，因此應該根據經驗建立特定 molbox RFM 的穩定度。
· 3 測量不確定度：molbox RFM 流量指示相對于通過 molbloc 的流量真值的最大偏差，包括精確度、穩定度和 DHI 校準標準不確定度。molbloc 的測量不確定度技術指標僅適用于使用的是 molbloc 校準過的氣體的情況。所有 molbloc 都針對 N2 校準過。其他氣體的校準是可選的。并非所有規格的 molbloc 在所有時間，，對所有氣體都提供 DHI 校準功能。請?jiān)谟嗁徢皺z查是否可用。
|
型號
|
描述
|
|
Molbox
RFM
|
molbox RFM參考流量監控器
包含：
用戶手冊、校準證書、電源線、(2)
molbox RFM到molbloc壓線、(1) molbox RFM到molbloc數據線、(2)直通壓力快速連接器
|
|
5141-100
|
molbox RFM, molbloc 5E1-L 10
to 100 sccm
Included:
· molbox
RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor
with quick connect molbloc pressure lines, molbloc communication cable, line
cord and user manual
· molbloc
5E1-L laminar flow element
· molstic-L
mounting system, with fine pressure regulator and an isolation valve and
precise flow metering valve for each molbloc-L
· Tubing
and adaptors to connect gas supply and device under test, including 1/4 in
tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in
BSP male
|
|
5141-1K
|
molbox RFM, molbloc 5E2-L 100
to 1,000 sccm
Included:
· molbox
RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor
with quick connect molbloc pressure lines, molbloc communication cable, line
cord and user manual
· molbloc
5E2-L laminar flow element
· molstic-L
mounting system, with fine pressure regulator and an isolation valve and
precise flow metering valve for each molbloc-L
· Tubing
and adaptors to connect gas supply and device under test, including 1/4 in
tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in
BSP male
|
|
5141-10K
|
molbox RFM, molbloc 5E3-L 1 to
10 slm
Included:
· molbox
RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor
with quick connect molbloc pressure lines, molbloc communication cable, line
cord and user manual
· molbloc
5E3-L laminar flow element
· molstic-L
mounting system, with fine pressure regulator and an isolation valve and
precise flow metering valve for each molbloc-L
· Tubing
and adaptors to connect gas supply and device under test, including 1/4 in
tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in
BSP male
|
|
5141-50K
|
molbox RFM, molbloc 3E4-L 5 to
50 slm
Included:
· molbox
RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor
with quick connect molbloc pressure lines, molbloc communication cable, line
cord and user manual
· molbloc
3E4-L laminar flow element
· molstic-L
mounting system, with fine pressure regulator and an isolation valve and
precise flow metering valve for each molbloc-L
· Tubing
and adaptors to connect gas supply and device under test, including 1/4 in
tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in
BSP male
|
|
5142-1K
|
molbox RFM-M, molbloc 5E2-L 10
to 1,000 sccm
Included:
· molbox
RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor
with quick connect molbloc pressure lines, molbloc communication cable, line
cord and user manual
· molbloc
5E2-L laminar flow element
· molstic-L
mounting system, with fine pressure regulator and an isolation valve and
precise flow metering valve for each molbloc-L
· Tubing
and adaptors to connect gas supply and device under test, including 1/4 in
tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in
BSP male
|
|
5142-10K
|
molbox RFM-M, molbloc 5E3-L
0.1 to 10 slm
Included:
· molbox
RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor
with quick connect molbloc pressure lines, molbloc communication cable, line
cord and user manual
· molbloc
5E3-L laminar flow element
· molstic-L
mounting system, with fine pressure regulator and an isolation valve and
precise flow metering valve for each molbloc-L
· Tubing
and adaptors to connect gas supply and device under test, including 1/4 in
tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in
BSP male
|
|
5142-50K
|
molbox RFM-M, molbloc 3E4-L
0.5 to 50 slm
Included:
· molbox
RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor
with quick connect molbloc pressure lines, molbloc communication cable, line
cord and user manual
· molbloc
3E4-L laminar flow element
· molstic-L
mounting system, with fine pressure regulator and an isolation valve and
precise flow metering valve for each molbloc-L
· Tubing
and adaptors to connect gas supply and device under test, including 1/4 in
tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in
BSP male
|
|
5144-50K
|
molbox RFM-M, molblocs 5E2-L
and 3E4-L10 sccm to 50 slm
Included:
· molbox
RFM (5141 kits) or molbox RFM-M (5142 and 5144 kits) reference flow monitor
with quick connect molbloc pressure lines, molbloc communication cable, line
cord and user manual
· molbloc
5E2-L and 3E4-L laminar flow elements
· molstic-L
mounting system, with fine pressure regulator and an isolation valve and
precise flow metering valve for each molbloc-L
· Tubing
and adaptors to connect gas supply and device under test, including 1/4 in
tube fitting, 1/4 in NPT female, 1/4 in NPT male, 1/8 in NPT male and 1/4 in
BSP male
|
通用配件:
|
配件
|
描述
|
|
MFC-CB控制盒
|
MFC-CB控制盒
包括：
（2）MFC/MFM連接線套件
校準線
電源線
操作與維護手冊
校準報告
|
|
針對molbloc/molbo用戶的校準輔助軟件
|
|
|
molstic-L安裝系統
|
|
|
molstic-S安裝系統
|
|
|
RFM-RMK
|
機架安裝工具
|
|
RFM
02
|
微量程
|
|
