    當前位置:首頁 > 大連儀器儀表 > 大連安規測試儀 > 大連接地電阻測試儀

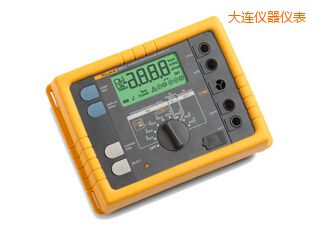

    GEO 接地測試儀
    型 號:Fluke 1625-2
    品 牌:美國FLUKE
    技術指標:測量功能 干擾電壓和頻率、含/不含夾式電流互感器的三極和四極接地電阻、二極交流電阻、二極和四極直流電阻
    大連GEO 接地測試儀-Fluke 1625-2-美國FLUKE

    Fluke 1625-2 GEO 接地測試儀能夠通過 USB 端口存儲和下載數據。  一流的配件有助于簡化和加快測試時間。

    • 三極和四極電位降接地電阻回路測試
    • 四極土壤電阻率測試
    • 使用 1 個鉗口進行的選擇性接地棒測試
    • 使用 2 個鉗口進行的無樁接地棒測試
    • IP56 防護等級滿足戶外使用
    • 硬質攜帶箱
    • USB 數據存儲和傳輸

    而且,該測試儀易于使用。每一次測試時,測試儀都會提示您所需使用的地樁或鉗口;大尺寸旋轉開關確保您即使戴著手套也能操作

    無樁測試

    Fluke 1625-2 接地測試儀只需使用鉗口即可測量接地回路電阻。使用這種測量方法時,將兩個鉗口夾在接地棒上,每個鉗口均連接至測試儀。完全無需使用接地樁。其中一個鉗口感應已知固定電壓,另一個鉗口測量電流。然后,測試儀會自動測定接地棒的電阻。這種測試方法僅適用于受測建筑物或構筑物中有接地系統的情況,數字式接地電阻測試儀,不過大多數情況都是如此。如果只有一條通路接地,如許多住宅應用中所采用,無樁測試法無法提供可接受的數值,則必須使用電位降測試法。

    采用無樁測試時,無需斷開接地棒 - 保持結合的接地系統在測試中的完整性即可。如今無需再花費時間為系統上的接地棒放置和連接地樁,這能夠節約大量的時間。在一些您之前從未考慮過的位置,接地電阻測試儀使用說明,您也可以執行接地測試,接地電阻測試儀名稱,包括建筑物內部、電纜塔或任何您無法接觸到土地的位置。

    最全面的測試儀

    Fluke 1625-2 是一款與眾不同的接地測試儀,可以完成所有四種類型的接地測量:

    • 三極和四極電位降(使用地樁)
    • 四極土壤電阻率測試(使用地樁)
    • 選擇性測試(使用地樁和 1 個鉗口)
    • 無樁測試(僅使用 2 個鉗口)

    詳細技術指標

    通用

    存儲器

    通過USB端口可訪問內部存儲器存儲的多達1500條記錄

    測量功能

    干擾電壓和頻率、含/不含夾式電流互感器的三極和四極接地電阻、二極交流電阻、二極和四極直流電阻

    顯示屏

    4數位(2999數位)- 7段液晶顯示屏(可視性提高)

    操作

    中央旋轉開關和功能鍵

    溫度范圍

    工作溫度

    -10 °C至50 °C(14 °F至122 °F)

    存放溫度

    -30 °C至60 °C(-22 °F至140 °F)

    溫度系數

    ±讀數的0.1 % /°C <18 °C >28 °C

    防護類型

    按照EN60529,殼體防護等級為IP56;電池蓋防護等級為IP40

    最大電壓

    警告–插口"鉗口"至插口E、ES、S或H

    U rms = 0 V

    插口E、ES、S或H相互之間任意組合,最大U rms = 250 V(屬于誤用)

    安全性

    采用雙重和/或加強絕緣保護。對地最大50 V(按照IEC61010-1)。300V CAT II,污染等級2

    質量標準

    按照DIN ISO 9001標準開發、設計和生產

    外場影響

    符合DIN 43780 (8/76)

    輔助電源

    6 x 1.5 V堿性電池(IEC LR6或AA型)

    電池壽命范圍

    使用IEC LR6/ AA型:通常為3000次測量(R E+R H ≤ 1 kΩ)

    使用IEC LR6/ AA型:通常為6000次測量(R E + R H > 10 kΩ)

    尺寸(寬x高x深)

    250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in)

    重量

    ≤ 1.1 kg (2.43 lb)(不含附件);7.6 kg (16.8 lb)(攜帶箱中含附件和電池)

    外殼材料

    聚酯

    直流和交流干擾電壓的測量(U ST)

    測量誤差極限:方法

    全波整流

    測量范圍

    1 V至50 V

    顯示范圍

    0.0 V至50 V

    分辨率

    0.1 V

    頻率范圍

    交流/直流45 Hz至400 Hz正弦波

    精度

    ±(讀數的5 % + 5位數)

    測量序列

    約4次測量/秒

    內阻

    約1.5 MΩ

    最大過載

    U rms = 250 V

    干擾頻率的測量(F )

    測量誤差極限:方法

    測量干擾電壓的振蕩周期

    測量范圍

    6.0 Hz至400 Hz

    顯示范圍

    16.0 Hz至299.9 Hz至999 Hz

    分辨率

    0.1 Hz至1 Hz

    量程

    1 V至50 V

    精度

    ±(讀數的1 % + 2位數)

    接地電阻(RE)

    測量方法

    按照IEC61557-5標準用探針測量電流和電壓

    開路電壓

    20/48 V交流電

    短路電流

    250 mA交流電

    測量頻率

    手動或自動選擇94、105、111和128 Hz (AFC),在函數R*中為55 Hz。

    噪聲抑制

    120 dB(16 2/3、50、60和400 Hz)

    最大過載

    U rms = 250 V



    電氣測量規格

    固有誤差或影響量

    參比條件或指定操作范圍

    符號代碼

    按照IEC1557標準相關部分要求或測試

    測試類型

    固有誤差

    參考條件

    A

    第5部分6.1節

    R

    位置

    參考位置± 90°

    E1

    第1部分4.2節

    R

    電源電壓

    以制造商規定的極限值

    E2

    第1部分4.2和4.3節

    R

    溫度

    0 °C和35 °C

    E3

    第1部分4.2節

    T

    串聯干擾電壓

    參閱第4.2和4.3節

    E4

    第5部分4.2和4.3節

    T

    探針和輔助接地電極的電阻

    0至100 x R A 但≤ 50 kΩ

    E5

    第5部分4.3節

    T

    系統頻率

    標稱頻率的99%至101 %

    E7

    第5部分4.3節

    T

    系統電壓

    標稱電壓的85%至110 %

    E8

    第5部分4.3節

    T

    操作誤差

    B = ±(|A| + 1,15 √E 21 E 22 E 23 E24 E 25 E 26 )

    第5部分4.3節

    R

    A =固有誤差
    En =變量
    R =常規測試
    T =典型測試

    B[%] = ± B/基準值x 100%

    測量范圍

    0.020Ω至300 kΩ

    顯示范圍

    0.001Ω至2.999Ω

    3.00Ω至29.99Ω

    30.0Ω至299.9Ω

    0.300 kΩ至2.999 kΩ

    3.00 kΩ至29.99 kΩ

    30.0 kΩ至299.9 kΩ

    分辨率

    0.001Ω

    0.01Ω

    0.1Ω

    10Ω

    100Ω

    精度

    ±(讀數的2 % + 2位數)

    操作誤差

    ±(讀數的5 % + 5位數)

    測量時間

    固定頻率時通常為8秒使用自動頻率控制,接地電阻測試儀接線圖,最大30秒,接地電阻測試儀原理,完成所有測量頻率循環

    由于探針和輔助接地電極的電阻導致的附加誤差

    R H(R S + 2000 Ω)/R E x 1.25 x 10 -6% + 5位數

    R H 和R的測量誤差S

    通常為R E + R S + R的10 %H

    最大探針電阻

    ≤ 1 MΩ

    最大輔助接地電極電阻

    ≤ 1 MΩ

    如果誤差處于IEC61557-5要求的限定范圍之內,電氣接地電阻測試儀,則會自動檢查。
    如果由于某些條件的影響,導致測量探針、輔助接地電極和接地電阻后的測量誤差超過30%,顯示屏將顯示警告符號并提示RS或RH過高。



    測量分辨率的自動轉換取決于輔助接地電極電阻RH

    RH,hioki接地電阻測試儀,U 測量 = 48 V

    < 300Ω

    < 6Ω

    < 60Ω

    < 600Ω

    RH,U 測量 = 20 V

    < 250Ω

    < 2.5 kΩ

    < 25 kΩ

    < 250 kΩ

    分辨率

    1 mΩ

    10 mΩ

    100 mΩ



    接地電阻的選擇性測量(R E 鉗口)

    測量方法

    按照EN61557-5標準用探針測量電流和電壓,并通過額外的電流互感器測量單個支路中的電流(專利適用)。

    開路電壓

    20/48 V交流電

    短路電流

    250 mA交流電

    測量頻率

    手動或自動選擇94、105、111和128 Hz (AFC),55 Hz (R*)

    噪聲抑制

    120 dB(162/3、50、60和400 Hz)

    最大過載

    最大U rms = 250 V(將不會啟動測量)

    測量范圍

    0.020Ω至300 kΩ

    顯示范圍

    0.001Ω至2.999Ω

    3.00Ω至29.99Ω

    30.0Ω至299.9Ω

    0.300 kΩ至2.999 kΩ

    3.00 kΩ至29.99 kΩ

    分辨率

    0.001Ω

    0.01Ω

    0.1Ω

    10Ω

    精度

    ±(讀數的7 % + 2位數)

    操作誤差

    ±(讀數的10 % + 5位數)

    由于探針和輔助接地典型電極電阻導致的附加誤差

    R H(R S + 2000 Ω)/R ETOTAL x 1.25 x 10 -6% + 5位數

    R H 和R的測量誤差S

    通常為R ETOTAL + R S + R的10 %H

    測量時間

    固定頻率時通常為8秒使用自動頻率控制,最大30秒,完成所有測量頻率循環。

    待測單個支路的最小電流

    0.5 mA

    使用互感器(1000:1)

    0.1 mA

    使用互感器(200:1)

    通過互感器的最大干擾電流

    3:00 AM

    使用互感器(1000:1)

    *使用推薦的電流鉗/互感器。



    電阻測量(R~)

    測量方法

    測量電流和電壓

    測量電壓

    20 V矩形脈沖交流電壓

    短路電流

    > 250 mA交流電

    測量頻率

    手動或自動選擇94、105、111和128 Hz (AFC)

    測量范圍

    0.020Ω至300 kΩ

    顯示范圍

    0.001Ω至2.999Ω

    3.00Ω至29.99Ω

    30.0Ω至299.9Ω

    300Ω至2999Ω

    3.00 kΩ至29.99 kΩ

    30.0 kΩ至299.9 kΩ

    分辨率

    0.001Ω

    0.01Ω

    0.1Ω

    10Ω

    100Ω

    精度

    ±(讀數的2 % + 2位數)

    操作誤差

    ±(讀數的5 % + 5位數)

    測量時間

    通常為6秒

    最大干擾電壓

    24 V,超過24 V無法啟動測量

    最大過載

    U rms 最大= 250 V



    電阻測量(R直流)

    測量方法

    可按照IEC61557-4進行電流-電壓測量

    測量電壓

    20 V直流電

    短路電流

    250 mA直流電

    測量值的公式

    對于四極測量,可延長H、S、ES導線而不會產生附加誤差。
    導線E中的電阻> 1 Ω時,可導致5m Ω/Ω的附加誤差。

    測量范圍

    0.020Ω至300 kΩ

    顯示范圍

    0.001Ω至2.999Ω

    3.00Ω至29.99Ω

    30.0Ω至299.9Ω

    300Ω至2999Ω

    3.0 kΩ至29.99 kΩ

    30.0 kΩ至299.9 kΩ

    分辨率

    0.001Ω

    0.01Ω

    0.1Ω

    10Ω

    100Ω

    精度

    ±(讀數的2 % + 2位數)

    操作誤差

    ±(讀數的5 % + 5位數)

    測量序列

    約2次測量/秒

    測量時間

    通常為4秒,包括極性反轉(二極或四極)

    最大干擾電壓

    直流或交流電壓≤3 V,超過3 V無法啟動測量

    最大感應率

    2 Henry

    最大過載

    U rms = 250 V



    導線電阻補償(R K)

    在R [414]K在R [416]E在R [418]E在R [420]

    測量值的公式

    R 顯示屏 = R 測得 - R 補償*

    *設定點輸入值RK = 0.000Ω,接地電阻測試儀型號,通過調整測量在0.000至29.99Ω范圍內變化。



    無樁接地回路測量(雙鉗口,接地電阻測試儀檢定,無樁)

    開關檔位

    RA四極(雙鉗口,無樁)

    分辨率

    0.001Ω至0.1Ω

    測量范圍

    0.02Ω至199.9Ω

    精度

    ±(讀數的7 % + 3位數)

    操作誤差

    ±(讀數的10 % + 5位數)

    測量電壓

    Vm = 48 V交流(初級電壓)

    測量頻率

    128 Hz

    噪聲電流(IEXT)

    最大IEXT = 10 A(交流)(RA < 20Ω)

    最大IEXT = 2 A(交流)(RA > 20Ω)

    測量原理:使用兩個電流互感器對閉合環路中的電阻進行無樁測量。
    自動量程選擇。
    僅當按照指定的最小距離結合使用推薦的電流鉗進行測量時,有關無樁接地回路測量的信息才有效。



    型號名稱

    描述

    1625-2

    包括:

    • GEO接地測試儀
    • 用戶手冊
    • 電池
    • 快速參考指南
    • USB電纜



    電流鉗

    EI-162AC

    夾式電流互感器(感應型)

    EI-162BN

    EI-162BN 320毫米直徑對分式變壓器

    EI-162X

    夾式電流互感器(傳感型,南京接地電阻測試儀,帶屏蔽電纜組)

    EI-1623

    選擇性/無樁鉗口裝置



    電纜和硬件

    電纜盤(25M綠色電線)

    接地電纜盤(25 m (81.25 ft))

    電纜盤(25M藍色電線)

    接地電纜盤(25 m (81.25 ft))

    電纜盤(50M紅色電線)

    接地電纜盤(50 m (162.5 ft))



    附件套件

    ES-162P3-2

    用于三極測量的地樁裝置

    ES-162P4-2

    用于四極測量的地樁裝置



    同類產品
    地址:青島市嶗山區海爾路29號溫哥華花園5-1-401
    電話:0532-86069117 83812497 83821263
    傳真:0532-88786387 網址:www.yzsuntu.com
    青島東方嘉儀電子科技有限公司 版權所有 備案號: 魯ICP備08106748號
