長治熱阻熱偶綜合自動檢定系統-CPTB6331/CPTB7321/CPTB6373-美國FLUKE
熱阻熱偶綜合自動檢定系統可實現對于工業熱電阻、熱電偶的自動檢定。系統中包含檢定所需的恒溫槽、熱偶爐、測溫儀、軟件以及必要的連接插頭。
·
全面符合國家最新JJG229-2010工業鉑銅熱電阻檢定規程
·
配套完整，質量可靠
·
操作簡單，配置靈活
·
多種方案，靈活升級
目前，市場上使用六位半以及七位半數字多用表構成的檢定系統基本上無法滿足JJG229-2010工業鉑銅熱電阻檢定規程的要求。
如果用戶需要升級自己現有的檢定系統，可以有兩種選擇。一是使用福祿克熱阻熱偶綜合自動檢定系統全面升級。二是單獨選擇福祿克的熱電阻自動檢定系統，來滿足JJG229-2010工業鉑銅熱電阻檢定規程。用戶原有的檢定系統只用來檢定熱電偶。

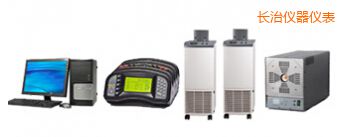

福祿克提供的熱阻熱偶綜合自動檢定系統包含熱偶檢定爐，恒溫槽，以及測溫儀。具體的配置有三種型號。
CPTB6373包含兩臺恒溫槽，溫度覆蓋-20℃ ~ 300℃，它覆蓋了零點，因此無需制作冰點，免去了制作冰點所需要的設備和麻煩，省時省力。此外，300℃的恒溫槽提供了更寬的溫度范圍，用來檢定各類熱電阻。它是綜合檢定系統中覆蓋溫度范圍最大的。
CPTB6331包含一臺恒溫槽，溫度覆蓋35℃ ~ 300℃。用戶需要自行制作冰點。
CPTB7321也只包含一臺恒溫槽，溫度覆蓋-20℃ ~ 150℃。該系統覆蓋了零點，但是上限溫度只有150℃。
以上三個系統都包括9118A高溫?zé)崤紶t和1560測溫儀。主要區別是恒溫槽溫度覆蓋范圍不同。CPTB6331和CPTB7321屬于經濟型系統。而CPTB6373屬于全面解決方案。有關具體的配置，請參見下表：
|
熱電阻熱電偶綜合自動檢定系統
|
|
型號
|
系統組成
|
特點
|
|
CPTB6331
|
•深井恒溫槽6331，35℃~ 300℃
•臥式檢定爐9118A，300℃~ 1200℃
•堆棧式測溫1560(含8通道熱阻掃描模
塊2562和12通道熱偶掃描模塊2566)
•中文自動檢定軟件9939-CB
|
•熱阻熱偶全自動檢定
•單臺恒溫槽溫度高達300℃
•需配置外部冰點設備作為0度使用
•高性能雙區控溫?zé)崤紮z定爐，可獨立工作
•每次檢定熱阻7支(3線制4支)或熱偶8支
|
|
CPTB7321
|
•深井恒溫槽7321，，-20℃~ 150℃
•臥式檢定爐9118A，300℃~ 1200℃
•堆棧式測溫1560(含8通道熱阻掃描模
塊2562和12通道熱偶掃描模塊2566)
•中文自動檢定軟件9939-CB
|
•熱阻熱偶全自動檢定
•單臺恒溫槽覆蓋寬溫-20℃~ 150℃
•單槽即可實現鉑電阻常規檢定。
•高性能雙區控溫?zé)崤紮z定爐，可獨立工作
•每次檢定熱阻7支(3線制4支)或熱偶8支
|
|
CPTB6373
|
•深井恒溫槽6331，35℃~ 300℃
•深井恒溫槽7321，，-20℃~ 150℃
•臥式檢定爐9118A，300℃~ 1200℃
•堆棧式測溫1560(含8通道熱阻掃描模
塊2562和12通道熱偶掃描模塊2566)
•中文自動檢定軟件9939-CB
|
•熱阻熱偶全自動檢定
•兩臺恒溫槽覆蓋寬溫-20℃~ 300℃
•雙槽同時工作，，大大提高檢定效率。
•高性能雙區控溫?zé)崤紮z定爐，可獨立工作
•每次檢定熱阻7支(3線制4支)或熱偶8支
|
|
型號
|
描述
|
|
CPTB6331
|
測溫儀1560+恒溫槽6331（35℃~ 300℃）+熱偶爐9118A-C
|
|
CPTB7321
|
測溫儀1560+恒溫槽7321（-20℃~ 150℃）+熱偶爐9118A-C
|
|
CPTB6373
|
測溫儀1560+恒溫槽6331（35℃~ 300℃）+恒溫槽7321（-20℃~ 150℃）+熱偶爐9118A-C
|
通用配件:
|
配件
|
描述
|
|
5017-18.9L
|
適用6331恒溫槽的高溫硅油（80～300℃）
|
|
5012-18.9L
|
適用7321恒溫槽的硅油（-30～160℃）
|
|
5609-500
|
經濟型二等標準鉑電阻溫度計，Φ6×500mm (Rtwp=100歐姆)（不含校準證書）
|
|
5626-20
|
標準型二等標準鉑電阻溫度計，Φ6.4×508mm (Rtwp=100歐姆)（含校準證書）
|
|
5628-20
|
標準型二等標準鉑電阻溫度計，Φ6.4×508mm (Rtwp=25歐姆)（含校準證書）
|
|
5650-25C
|
帶冷端的S型標準熱偶（不含檢定證書）
|
|
2069
|
8倍望遠鏡，帶安裝件
|
|
2560
|
高準確度鉑電阻測量模塊（2個通道），增加于1560主機上
|
|
2565
|
高準確度熱電偶測量模塊（2個通道），增加于1560主機上
|
|
2382
|
額外的與2562配套使用的熱阻連接件（每包8個）
|
|
2380-X
|
使用內部冷端補償時與2566配套使用的各種迷你型熱偶連接件（每包12個）。X代表熱偶類型E,J,K,N,R,S,T
|
|
2381-X
|
使用內部冷端補償時與2566配套使用的各種普通型熱偶連接件（每包12個）。X代表熱偶類型E,J,K,N,R,S,T
|
|
2050
|
傳感器支架套件。V型底座、支架、夾子等附件
|
|
7341
|
深井臺式恒溫槽，-45℃~ 150℃，穩定性±0.005℃@ -45℃
|
|
7381
|
深井臺式恒溫槽，-80℃~ 110℃，穩定性±0.006℃@ -80℃
|
