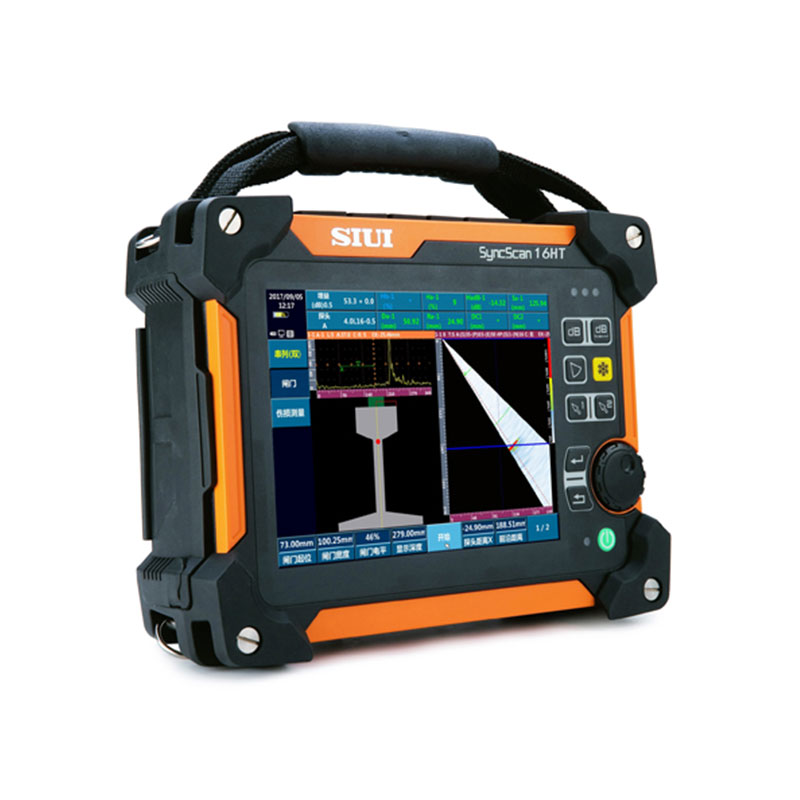

顯示屏
|
8.4’’TFT高亮液晶屏，分辨率800×600點
|
|
|
操作方式
|
按鍵、旋鈕、觸摸屏
|
|
|
適用軌型
|
內置38Kg、43Kg、50Kg、60Kg、75Kg軌型，并支持用戶自定義軌型
|
|
|
電池
|
電池型號
|
DC-A007
|
|
電池類型
|
智能鋰離子電池
|
|
電池容量
|
7.5Ah
|
|
電池電壓
|
11.1V
|
|
電池數量
|
2只
|
|
電池工作時間
|
≥4小時
|
|
|
外置充電器
|
充電器型號
|
CD-A005
|
|
充電器輸入
|
直流15V
|
|
充電器輸出
|
直流12.6V/2A
|
|
支持電池型號
|
DC-A007
|
|
支持電池個數
|
2個
|
|
|
適配器
|
適配器型號
|
GD-A007
|
|
適配器輸入
|
交流100～240V 50Hz/60Hz
|
|
適配器輸出
|
直流15V
|
|
適配器功率
|
70W
|
|
|
儀器功率
|
≤26VA
|
|
|
數據存儲器
|
標準SD卡（16G）
|
|
|
USB接口
|
2個
|
|
|
網絡接口
|
1個
|
|
|
視頻輸出
|
1個（VGA）
|
|
|
編碼器接口
|
1個（14芯）
|
|
|
工作條件
|
工作溫度
|
-10℃～45℃
|
|
相對濕度
|
30%～85%（不含冷凝）
|
|
|
IP等級
|
≥IP65
|
|
|
儀器尺寸
|
28.4×22×9（單位：cm）
|
|
|
儀器重量
|
3.75kg（含1只電池，電池重量0.55kg）
|
|
成像模式：通用UT
|
|
|
通道數
|
1個
|
|
|
探頭接口類型
|
LEMO 00
|
|
|
探頭接口數量
|
2個
|
|
|
支持最大陣元數
|
2個
|
|
|
脈沖類型
|
負方波
|
|
|
發射電壓
|
50～400V，最小步進1V
|
|
|
脈沖寬度
|
30～1000ns，最小步進10ns
|
|
|
重復頻率
|
10～2000Hz可調，步進20Hz
|
|
|
阻尼
|
25/75/200/1000Ω，4檔
|
|
|
A/D采樣頻率
|
170MHz/12bit
|
|
|
采樣點數
|
1024點，16bit/點
|
|
|
增益
|
0～110dB，步進：0.5/2/6/12dB
|
|
|
增益微調
|
-4～+4
|
|
|
表面補償
|
全增益范圍
|
|
|
帶寬
|
0.5～20MHz（-3dB）
|
|
|
濾波器
|
數字：10檔，1～4MHz/0.5～10MHz/2～20MHz/1MHz/2.5MHz/4MHz/5MHz
/10MHz/13MHz/15MHz
|
|
模擬：4檔，3MHz/5MHz/10MHz/全通
|
|
|
檢波方式
|
正向/負向/雙向/RF
|
|
|
抑制
|
0～80%，步進1%
|
|
|
探測范圍
|
0～15000mm，最小顯示范圍5mm
|
|
|
材料聲速
|
500～15000m/s，步進最小1m/s
|
|
|
脈沖移位
|
0～1000mm，步進最小0.01mm
|
|
|
探頭零點
|
0～200us，步進最小0.01us
|
|
|
探頭前沿
|
0～100mm，輕便式數字超聲探傷儀，步進0.01mm
|
|
|
向?qū)?
|
自動校準、角度校準、DAC、AVG、焊縫檢測、板材檢測、鍛件檢測
|
|
|
測量點
|
峰值/前沿/J前沿/G前沿/G峰值
|
|
|
測量
|
閘門：幅度、幅度dB差值、聲程、水平距離、垂直距離
|
|
光標：2個十字光標，可測量B圖像上的水平、垂直位置及光標間距離（選購B掃描時激活）
|
|
|
閘門
|
閘門方式：普通、跟蹤
|
|
閘門數量：三個
|
|
閘門起位：全范圍
|
|
閘門寬度：全范圍
|
|
閘門電平：10～90%，步進1%
|
|
|
曲線功能
|
DAC最多6條，每條最多16個參考點，SIUI探傷儀，符合NB/T 47013、GB/T 11345、GB/T 29712標準
|
|
TCG最多6條，每條線最多16個參考點
|
|
AVG（含三倍近場）
|
|
|
輔助功能
|
全屏、坐標切換（聲程/深度/水平）、單次/連續自動增益（40～100%，丹東探傷機，步進10%）、二次波顏色、波形比較、波形填充、峰值包絡、閘門擴展、短片錄制、屏幕截圖
|
|
自動凍結（閘門：A、B、A和B、A或B）
|
|
UT曲面修正（CSC）
|
|
|
報警
|
聲光報警：進波/失波
|
|
|
探傷靈敏度余量
|
≥60dB（2.5Z20N探頭）
|
|
|
時基線性
|
≤0.5%
|
|
|
垂直線性
|
≤3%
|
|
|
幅度線性
|
≤±2%
|
|
|
衰減器精度
|
20dB±1dB
|
|
|
動態范圍
|
≥32dB（JB/T 10061標準測試）
|
|
|
薄板分辨力
|
≤3mm
|
|
|
遠區分辨力
|
≥26dB
|
|
|
等效輸入噪聲
|
＜40×10-9 V/
|
|
|
最大使用靈敏度
|
≤400μV
|
成像模式：相控陣
|
|
|
通道數
|
16個
|
|
|
探頭接口類型
|
Tyco
|
|
|
探頭接口數量
|
1個
|
|
|
支持最大陣元數
|
64個
|
|
|
PR功能
|
支持
|
|
|
脈沖類型
|
雙極性方波
|
|
|
脈沖電壓
|
10～100V，步進10/20V
|
|
|
脈沖寬度
|
50～1000ns，步進10ns
|
|
|
輸出阻抗
|
≤50Ω
|
|
|
發射能量
|
4檔
|
|
|
重復頻率
|
100Hz～10KHz，超聲波探傷儀什么牌子的好，最小步進100Hz
|
|
|
脈沖發生器延遲
|
0～20μs，分辨率5ns
|
|
|
脈沖發生器聚焦
|
單點聚焦
|
|
|
帶寬
|
0.7～20MHz（-3dB）
|
|
|
A/D采樣頻率
|
100MHz/12bit
|
|
|
采樣點數
|
256/512/1024可調，16bit/點
|
|
|
增益
|
0～80dB，步進：0.1/0.5/2/6/12
|
|
|
表面補償
|
全增益范圍
|
|
|
接收器延遲
|
0～20μs，超聲波探傷儀 探頭，分辨率2.5ns
|
|
|
接收器聚焦
|
每掃描線最大1008焦點
|
|
|
輸入阻抗
|
≥110Ω
|
|
|
檢波方式
|
正向、負向、雙向、濾波、RF
|
|
|
濾波器
|
14檔，0.7～4.0MHz/2.5～7.0MHz/4.0～8.5MHz/7.0～10.0MHz/9～15MHz
/全通/HPF 2.5/HPF 4.0/HPF 7.0/HPF 9.0/LPF 7.0/LPF 8.5/LPF 10.0/LPF 15.0
|
|
|
掃描類型
|
A/S/L/C/D
|
|
|
向?qū)?
|
聲速/延遲/靈敏度/TCG校準向?qū)А④夘^（單）/軌腰（單）/軌底（單）/零度（單）/K型（雙）/串列（雙）檢測工藝向?qū)А?br />
注：K型（雙）功能暫未實現。
|
|
|
觸發方式
|
時基/編碼器
|
|
|
掃查長度
|
單次最大3m（16G存儲卡，0.5mm編碼器精度）
|
|
|
掃描線數量
|
最大512線
|
|
|
聚焦法則
|
512個
|
|
|
掃描角度范圍
|
-89°～+89°，x射線探傷機，步進1°
|
|
|
角度間距
|
0.1°～5°，步進0.1°
|
|
|
焦點位置
|
6～500mm，步進1mm
|
|
|
探測范圍
|
0～1000mm，超聲探傷儀生產廠商，步進最小0.01mm，最小顯示范圍3mm
|
|
|
材料聲速
|
500～15000m/s，步進最小1m/s
|
|
|
顯示延遲
|
0～1000mm，金屬探傷開始，步進最小0.01mm
|
|
|
自動校準
|
聲速、延遲、靈敏度、TCG、水平零點。延遲、靈敏度和TCG可分段校準。
|
|
|
顯示模式
|
A、B、C、D、A+B、B+C、B+D、A+B+C、A+B+D、3A+B、A+B+C+D、A+B+R、A+B+C+R、A+[B]、A+C、全屏
|
|
|
測量點
|
峰值/前沿/J前沿/G前沿/G峰值
|
|
|
測量
|
閘門：可測量回波幅度、聲程、水平距離、垂直距離
|
|
光標：2個十字光標，可測量B/C/D圖像上的水平、垂直位置及光標間距離
|
|
|
閘門
|
閘門數量：三個（每個A型窗口，6個A型窗口時最多18個閘門）
|
|
閘門模式：聲程、深度
|
|
閘門起位：全范圍
|
|
閘門寬度：全范圍
|
|
閘門電平：10～90%，步進1%
|
|
|
曲線功能
|
TCG，每個A掃描線最多6條TCG曲線，每條曲線最多16個參考點
|
|
DAC，每個A掃描線最多6條DAC曲線，每條曲線最多16個參考點
|
|
|
輔助功能
|
自動增益：單次/連續自動調整閘門內回波增益到設定值
|
|
|
報警
|
閘門觸發聲光報警：進波/失波
|
|
|
顯示測量值
|
8個位置，可自定義顯示
|
|
|
數據分析
|
成像模式切換、圖像閘門動態重建
|
|
生成檢測報告
|
